FRP-ritilä jalkakäytäville

Teollisuus- ja ulkotilojen jalankulkuteillä ritilän on tarjottava vakaa kävelypinta samalla kun sadevesi, huuhteluvesi ja muut nesteet pääsevät valumaan paneelin läpi. Paneelin teknisten tietojen on myös vastattava tukijännettä, odotettua kuormitusta ja ympäristöolosuhteita.

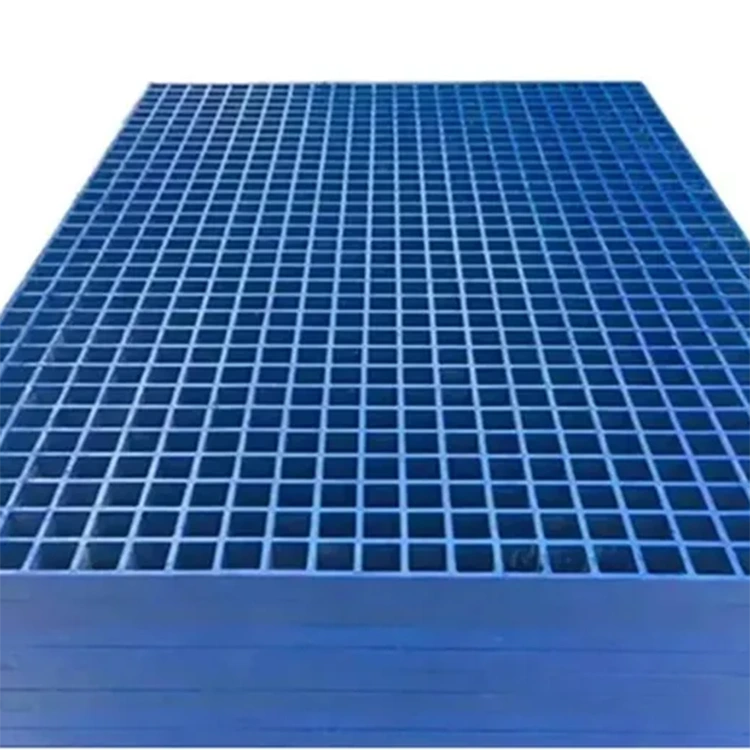

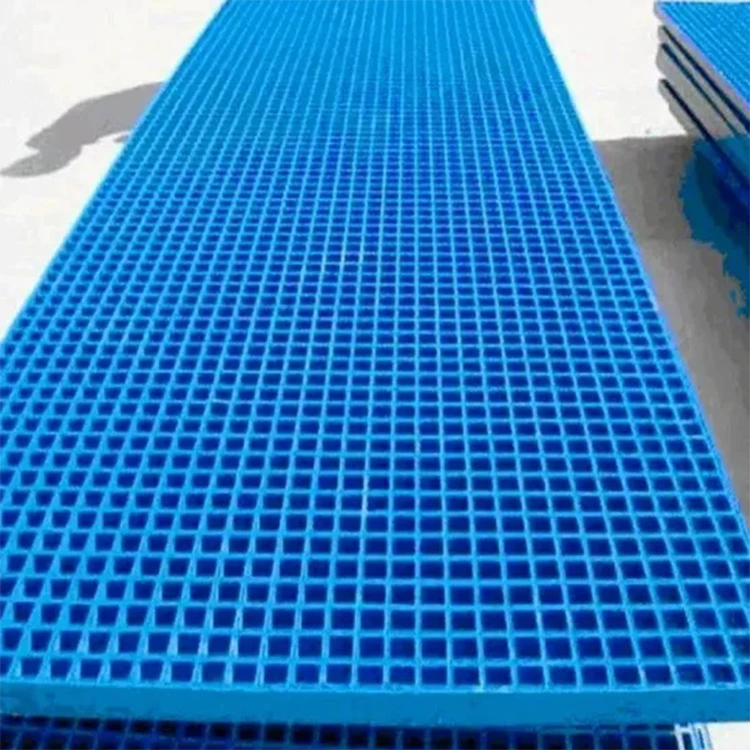

Tässä jalkakäytävässä käytettävässä FRP-ritilässä käytetään 38 × 38 mm:n muotoista aukkoa ja 25 mm:n paneelipaksuutta. Avoverkkorakenne tukee viemäröintiä, kun taas valettu FRP-rakenne tarjoaa ei-metallisen vaihtoehdon tavanomaisille teräsritileille alueilla, joilla vaaditaan korroosionkestävyyttä ja sähköeristystä.

Tuotteen tiedot

Pinta- ja vedenpoistonäkökohdat

38 × 38 mm:n avoin verkko mahdollistaa veden kulkemisen paneelin läpi sen sijaan, että se kerääntyisi jatkuvalle kiinteälle pinnalle. Tämä on hyödyllistä sateelle, laitteiden huuhtelu- tai prosessivedelle alttiilla kävelyteillä. Avoin rakenne päästää myös lian ja pienten roskien läpi, vaikka todellinen kuivatuskyky riippuu tukirakenteesta ja työpaikan olosuhteista.

Määritelty A-luokan liukumaton pinta on tarkoitettu alueille, joilla jalankulkijat voivat kohdata kosteutta. Tietyssä asennuksessa pintakäsittely- ja liukastumisenestovaatimukset tulee tarkistaa käyttöolosuhteiden perusteella sen sijaan, että luottaisivat pelkästään ritilän spesifikaatioihin.

25 mm:n paksuus tarjoaa tuotetiedoissa näkyvän peruspaneelikokoonpanon. Projektille vaadittava paneelin paksuus tulee määrittää yhdessä tukijänteen ja mitoituskuorman kanssa.

Sovellukset teollisuus- ja ulkotiloissa

FRP-ritilä jalkakäytävillevoidaan käyttää paikoissa, joissa vaaditaan jalankulkua laitteiden, viemärijärjestelmien tai huoltoalueiden ympärillä ja joissa ei-metallista ritilämateriaalia suositellaan.

Tyypillisiä käyttökohteita ovat kemian- ja jätevesilaitokset, teollisuuslaitokset, ulkohuoltoreitit, sähkölaitokset ja rakennusalueet. Näissä ympäristöissä oleellisia valintatekijöitä voivat olla altistuminen kemikaaleille tai jätevesille, kosteus, vaadittava kävelyetäisyys, tukiolosuhteet ja pääsytiheys.

Sähköalueille tuotespesifikaatiossa on lueteltu 10 kV sähköeristys ja sähkömagneettisuusarvo 0. Nämä luvut kuvaavat toimitettua tuotespesifikaatiota; projektiinsinöörien tulee varmistaa, että koko asennus vastaa sähkövaatimuksia ja sovellettavia standardeja ennen käyttöä.

Kuinka valita paneeli kävelytielle

Pelkät paneelin mitat eivät ratkaise sitä, sopiiko ritilä tiettyyn käytävään. Neljä hankeehtoa tulee yleensä vahvistaa ennen tilaamista.

Tukialue ja lataus

Varmista ensin, kuinka paneelia tuetaan ja tukien välinen etäisyys. Vain jalankulkureiteillä, huoltotasoilla ja satunnaisille laitekuormituksille alttiilla alueilla voi olla erilaisia ​​kuormitusvaatimuksia. Paneelin paksuus ja kokoonpano tulee siksi valita todellisen jännevälin ja kuormituksen mukaan.

Toimintaympäristö

Tunnista seuraavaksi ympäröivä väliaine. Ulkona sadevesi, jätevesi, prosessikemikaalit ja suolapitoiset ympäristöt voivat asettaa erilaisia ​​vaatimuksia hartsijärjestelmälle. Ilmoitettu Difenyylieetteri FRP-hartsityyppi tulee tarkistaa asennuksen kemiallisten ja lämpötilaolosuhteiden suhteen.

Paneelin mitat ja pääsy

Vakiopaneelit voidaan leikata asennusta varten, kun taas räätälöityjä kokoja ja muotoja voidaan keskustella projektiasetelmia varten. Irrotettavat paneelit voivat olla hyödyllisiä myös silloin, kun tarvitaan pääsyä viemärikanaviin, kaivantoihin tai laitteisiin kävelytien alapuolella.

Pintavaatimukset

Jos käytävä on säännöllisesti alttiina vedelle tai puhdistukselle, tulee ottaa huomioon liukastumisenesto ja viemäröinti. Määritelty A-luokan luistamattomuus on vertailukohta tälle mallille, kun taas lopullinen vaatimus tulee määrittää työpaikan olosuhteiden perusteella.

Saman muotoillun ritilän muut käyttötarkoitukset

Samaa valettua paneelirakennetta voidaan soveltaa useampaankin kuin jalankulkukäytäviin. Tukijärjestelystä ja kuormitusolosuhteista riippuen ritilä voidaan työstää myös huoltopoluille, huoltotasoille, ojanpeitteille, siltalevyille, porrasaskelmille, viemäröintialueille ja teollisuuslattialle.

Näitä sovelluksia ei pidä käsitellä keskenään vaihdettavissa olevina eritelminä. Esimerkiksi kuivatuskaivan päällä käytetyllä paneelilla voi olla erilaiset jänne- ja kuormitusvaatimukset kuin kävelytiellä. Projektipiirustukset, mitat ja lastaustiedot ovat siksi hyödyllisiä oikean kokoonpanon vahvistamisessa.

Käsittely ja lähetys

Yuruis tarjoaa muovaus-, leikkaus- ja hitsauspalveluita ritilätilauksiin, jotka vaativat lisäkäsittelyä ennen asennusta. Räätälöidyt paneelien mitat ja muodot voidaan valmistaa projektin vaatimusten mukaan.

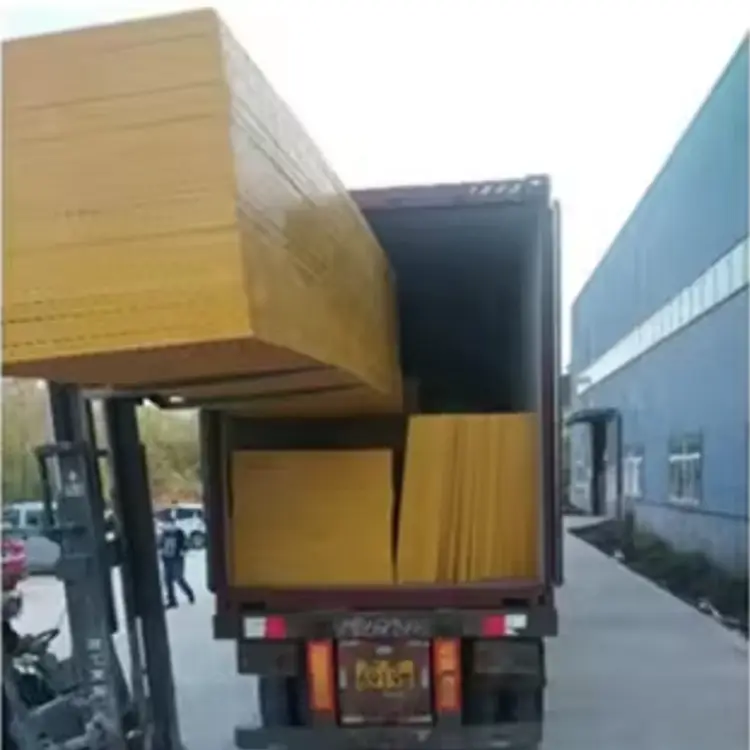

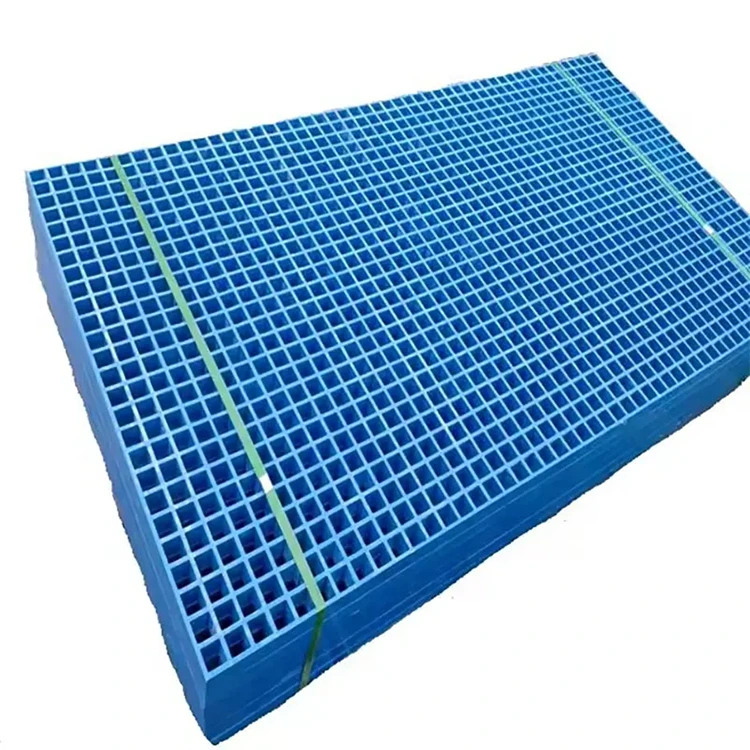

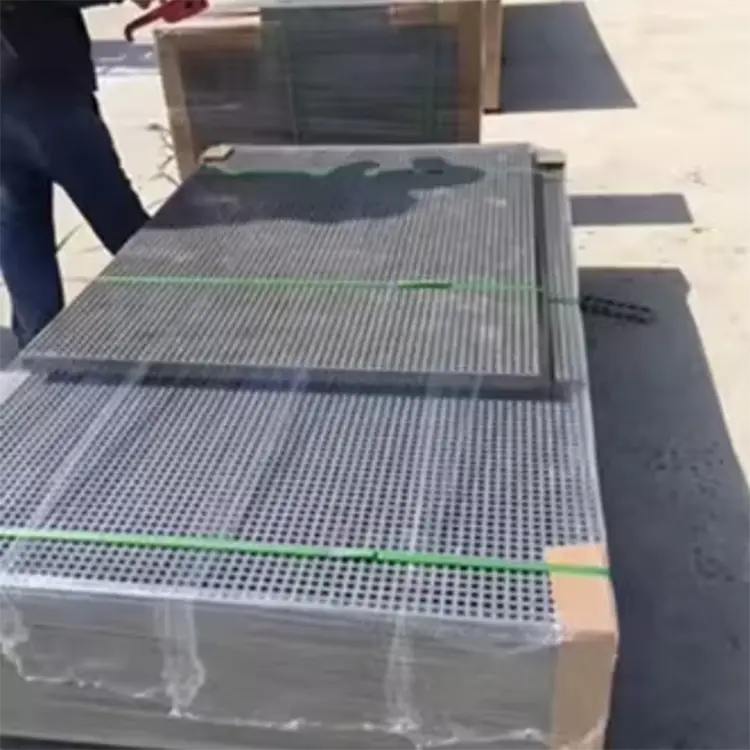

Valmis ritilä pakataan alustalle kuljetusta varten. Räätälöityjä tilauksia varten paneelien mitat, prosessointivaatimukset ja pakkausjärjestelyt voidaan varmistaa ennen tuotantoa niin, että toimitetut paneelit vastaavat asennussuunnitelmaa.

FAQ

Mitä verkkokokoa tämä malli käyttää?

Tämä malli käyttää 38 × 38 mm:n muotoista verkkoa. Tälle mallille ilmoitettu paneelin paksuus on 25 mm.

Sopiiko tämä ritilä märille ulkokäytävälle?

Se on suunniteltu avoimella ristikkorakenteella viemäröintiä varten ja sillä on ilmoitettu A-luokan luistamattomuus. Tietyssä ulkoasennuksessa tukijänne, kuormitus, viemärijärjestely ja ympäristöaltistus tulee tarkistaa ennen valintaa.

Mitä vakiopaneelikokoja on saatavilla?

Yleisiä teknisiä tietoja ovat 1220 × 3660 mm, 1220 × 4010 mm, 1524 × 4000 mm ja 1524 × 4010 mm.

Voidaanko paneelit leikata vaaditun kokoisiksi?

Kyllä. Leikkaus on mahdollista, ja räätälöidyistä paneelien mitoista ja muodoista voidaan keskustella asennussuunnitelman mukaan.

Mitä värejä on saatavilla?

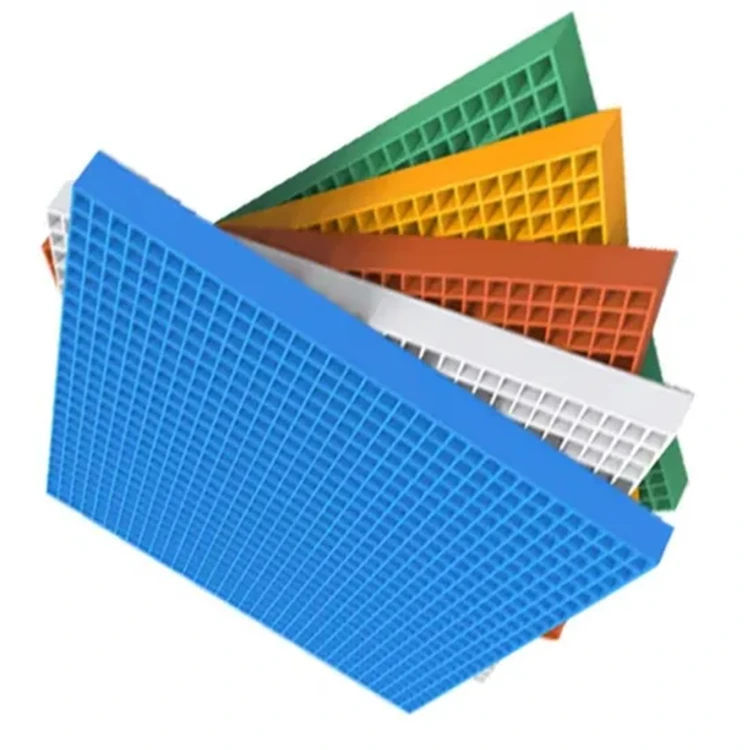

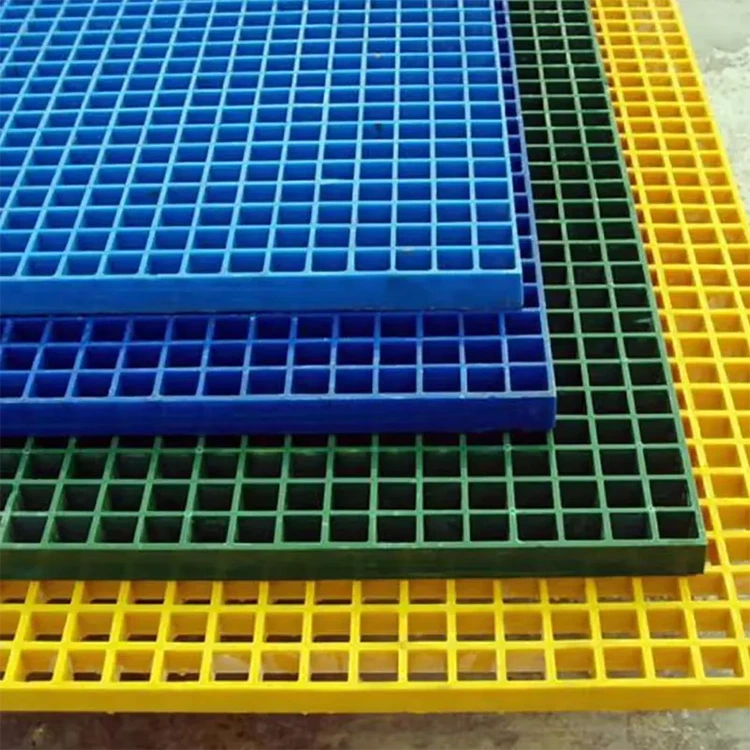

Luettelovärejä ovat keltainen, punainen, vihreä, sininen ja valkoinen. Räätälöidyistä värivaatimuksista voidaan keskustella myös projektitilauksia varten.

Eristääkö ritilä sähköä?

Mukana toimitetussa erittelyssä mainitaan 10 kV sähköeristys. Koko asennus tulee arvioida sähkövaatimusten, käyttöolosuhteiden ja sovellettavien projektistandardien mukaisesti.

Voidaanko tätä ritilää käyttää muihin sovelluksiin kuin jalkakäytäviin?

Kyllä. Valettu ritilä voidaan tukirakenteesta ja kuormitusolosuhteista riippuen työstää myös huoltopoluille, huoltotasoille, ojanpeitteille, porrasaskelmille, viemäröintialueille ja teollisuuslattialle.
