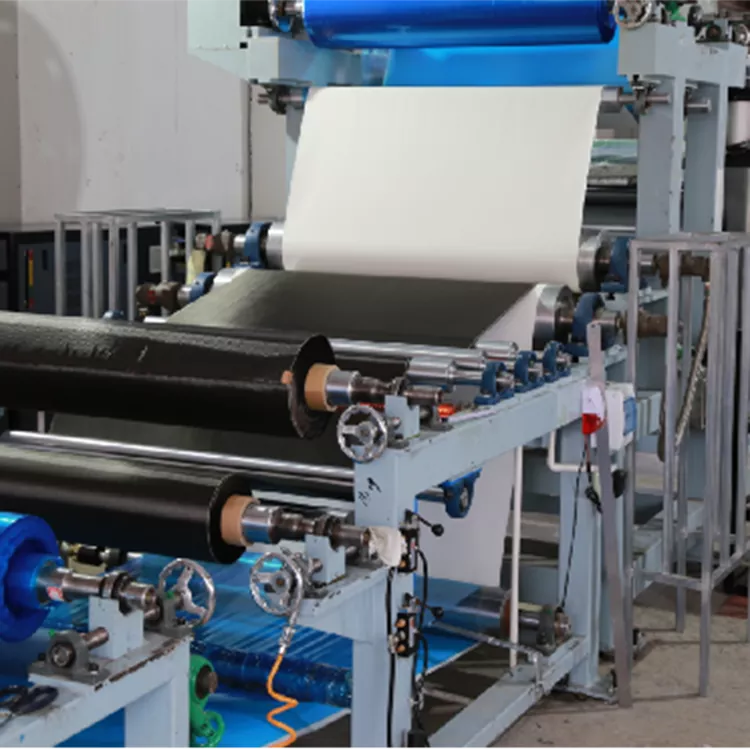

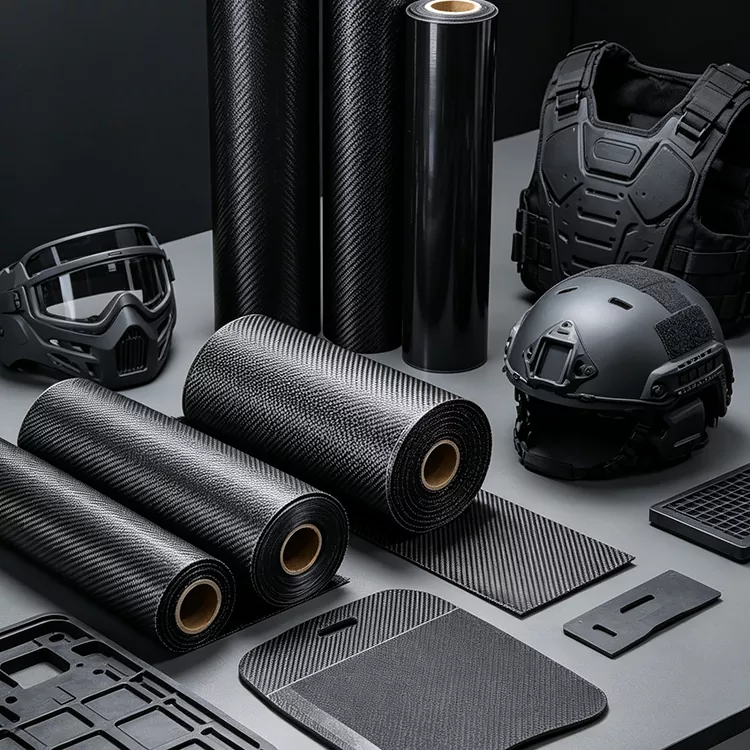

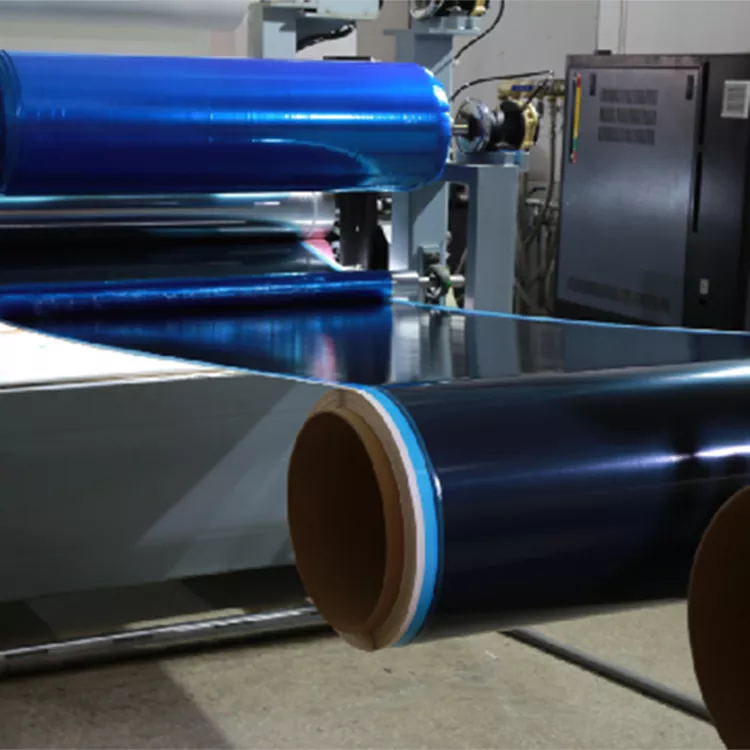

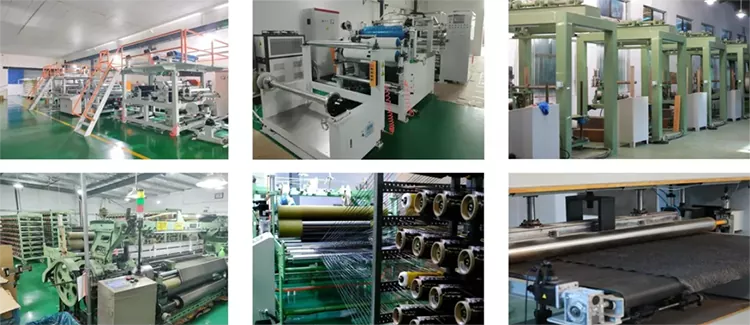

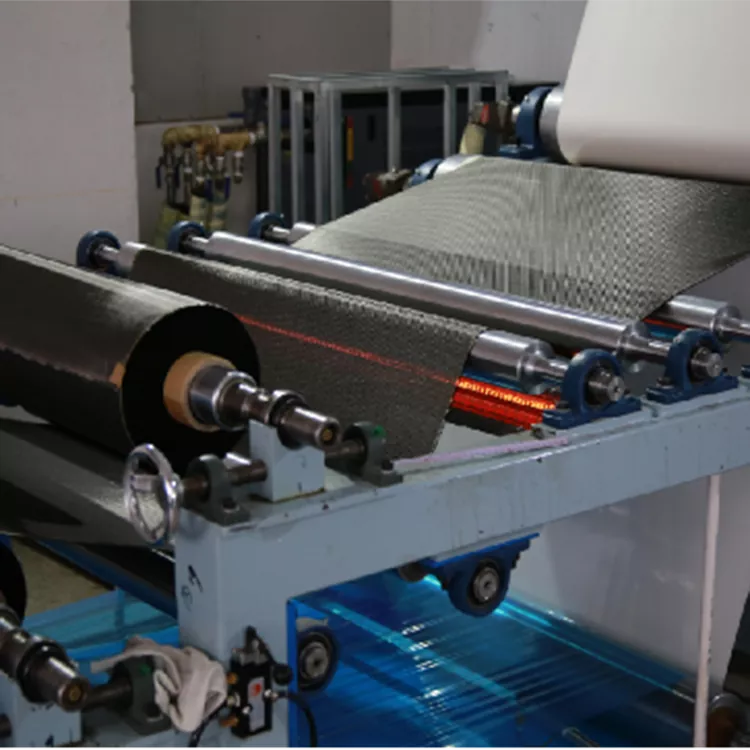

3K UD ja kaksisuuntainen hiilikuituprepreg-kangas

3K UD ja Bidirectional Carbon Fiber Prepreg Fabric yhdistävät 3K-hiilikuituvahvistuksen esikyllästettyyn hartsimatriisiin kahdessa eri kuitujärjestelyssä. UD-rakenne keskittää jatkuvat kuidut pääosin yhteen suuntaan, kun taas kaksisuuntainen rakenne tarjoaa vahvistusta kahteen pääsuuntaan. Valinta niiden välillä liittyy ensisijaisesti kuormitusrataan, laminaattirakenteeseen ja valmiin komposiittiosan geometriaan.

Komposiittivalmistajille tämä ero on tärkeämpi kuin pelkkä 3K-nimitys. Komponentti, jolla on hallitseva veto-, taivutus- tai aksiaalinen kuorma, voi hyötyä laminaatista, joka on rakennettu tietyn kuitusuunnan ympärille, kun taas kahdessa suunnassa kuormitettu paneeli tai vaippa voi vaatia tasapainoisemman vahvistusjärjestelyn.

UD ja kaksisuuntainen kuiturakenne

UD-rakenteessa jatkuvat hiilikuidut keskittyvät pääasiassa yhteen suuntaan. Tämä tekee materiaalista sopivan komponentteihin, joissa suunnittelussa on selkeä pääkuormitusrata, kuten akselit, palkit, tangot ja pitkänomaiset rakenneosat.

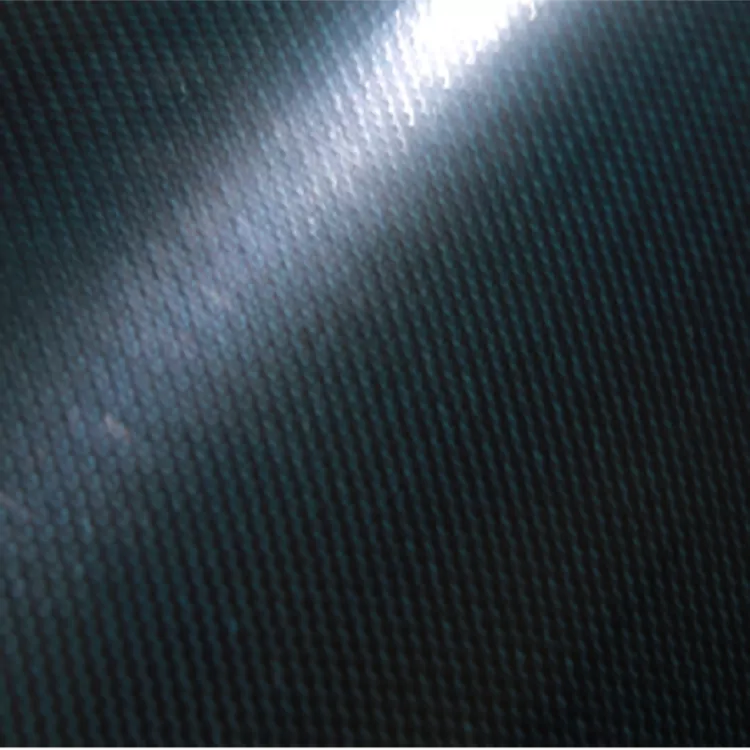

Kaksisuuntainen rakenne tarjoaa vahvistusta kahteen pääsuuntaan. Sitä voidaan harkita paneeleissa, kansissa, koteloissa ja muissa komponenteissa, joissa laminaatin on siirrettävä kuormia kahdella akselilla eikä pääasiallisesti yhteen suuntaan.

Kuitujärjestely ei itse määritä valmiin osan suorituskykyä. Kuitulaatu, kuitutilavuusosuus, hartsijärjestelmä, laminaatin suuntaus, kerrosten lukumäärä, lujittaminen ja kovettumisolosuhteet vaikuttavat kaikki lopulliseen komposiitin ominaisuuksiin.

Mitä 3K tarkoittaa?

3K-merkintä viittaa hiilikuitutouviin, joka sisältää noin 3 000 yksittäistä filamenttia. Se kuvaa kuitukimmun kokoa eikä tiettyä lujuusluokkaa.

Materiaalin valinnassa tulee siksi harkita 3K:ta yhdessä hiilikuitulaadun, hartsijärjestelmän ja vahvistusrakenteen kanssa. 3K-rouvia voidaan käyttää erilaisissa laminaattiarkkitehtuureissa, ja lopulliset komposiitin ominaisuudet riippuvat siitä, miten vahvike on suunnattu, lujitettu ja kovettunut.

Tämä ero on erityisen tärkeä verrattaessa UD- ja kaksisuuntaisia ​​materiaaleja. 3K-merkintä identifioi kuitutouvin, kun taas UD- tai kaksisuuntainen rakenne kuvaa, kuinka tämä vahvistus on järjestetty prepregiin.

Materiaalitiedot

Kuitujen suunnan valitseminen

3K UD:n ja Bidirectional Carbon Fiber Prepreg Fabric -kankaan osalta ensimmäinen käytännön kysymys on, kuinka valmiin komponentin odotetaan kestävän kuormituksensa. Vahvike tulee järjestää niin, että laminaatti tarjoaa materiaalia siellä, missä suunnittelu sitä vaatii, sen sijaan, että valitaan UD tai kaksisuuntainen rakenne pelkästään kankaan ulkonäön perusteella.

UD Rakentaminen

UD-vahvistusta harkitaan yleisesti akseleissa, tangoissa, palkkeissa ja muissa pitkänomaisissa osissa, joilla on määritelty ensisijaisen kuormituksen suunta. Laminaattiin voidaan liittää lisää akselin ulkopuolisia kerroksia, kun komponentti tarvitsee vahvistusta myös toissijaisiin suuntiin.

Kaksisuuntainen rakenne

Kaksisuuntaista vahvistamista voidaan harkita paneeleissa, kansissa, koteloissa ja muissa osissa, joissa kuormitus- tai jäykkyysvaatimukset ulottuvat kahteen pääsuuntaan. Todellinen tasapaino näiden kahden suunnan välillä riippuu materiaalin rakenteesta ja laminaatin aikataulusta.

Laminaattisuunnittelu

Prepreg-rakennetta tulee arvioida osana kokonaista laminaattia eikä eristettynä levynä. Kuitujen suuntaus, kerrosten järjestys, paksuus, hartsipitoisuus ja tiivistysolosuhteet vaikuttavat siihen, miten kuormat siirtyvät valmiin komposiitin läpi.

Tyypilliset sovellukset

Materiaalia voidaan harkita komposiittikomponenteissa, joissa tarvitaan suuntavahvistusta ja kontrolloitua hartsipitoisuutta. Sopiva rakenne riippuu osan geometriasta, kuormitustilasta, valumenetelmästä ja vaaditusta laminaatin paksuudesta.

Urheiluvälineet

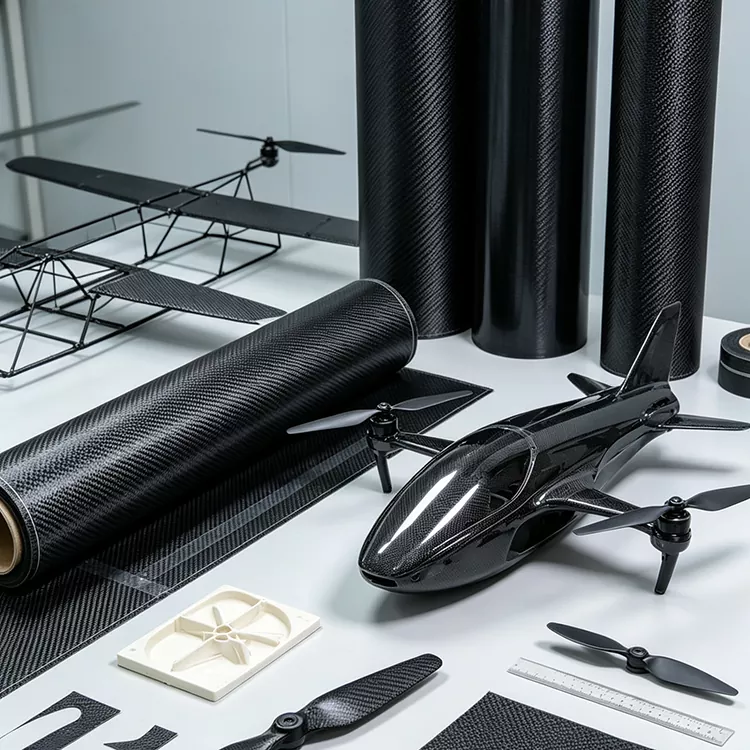

Materiaalia voidaan käyttää kevyissä urheilurakenteissa, joissa jäykkyys, väsymiskäyttäytyminen ja massa ovat tärkeitä suunnittelunäkökohtia. Mahdollisia käyttökohteita ovat golfakselit, polkupyörän komponentit, mailarakenteet, melat ja muut valetut komposiittiosat.

Autojen komponentit

Autoteollisuuden sovelluksia voivat olla kevyet paneelit, vahvistuskomponentit, valitut rakenneosat ja suorituskykyyn tähtäävät komponentit. UD-rakennetta voidaan harkita, jos osalla on määritelty ensisijainen kuormitusrata, kun taas kaksisuuntaista raudoitusta voidaan käyttää, kun tarvitaan tukea kahden akselin yli.

Teollisuuden komposiittiosat

Teollisuussovelluksia voivat olla paneelit, kotelot, kannakkeet, palkit, tangot ja kevyet laitekomponentit. Suositeltu rakenne riippuu siitä, onko komponentilla hallitseva kuormitussuunta vai vaatiiko se vahvistusta useisiin suuntiin.

Elektroniset laitteet

Valituissa laitekoteloissa ja rakenneosissa hiilikuitu voi tarjota kevyen painon ja rakenteellisen tuen. Koska hiilikuitu on sähköä johtavaa, sähköeristys ja sähkömagneettiset vaatimukset tulee ottaa huomioon osana koko kokoonpanosuunnittelua.

Materiaalin valinta ennen tuotantoa

Uudessa komposiittiprojektissa materiaali tulee määrittää komponentin ja valmistusprosessin mukaan eikä pelkästään tuotteen nimen mukaan. Tärkeitä tietoja ovat tarvittava kuiturakenne, hartsijärjestelmä, leveys, paksuus, laminaattiaikataulu ja muovausmenetelmä.

UD-osien osalta ensiökuidun suunta tulee tunnistaa yhdessä tarvittavan akselin ulkopuolisen vahvistuksen kanssa. Kaksisuuntaisten osien osalta vaadittava raudoitustasapaino ja kerroksen suunta on vahvistettava. Nämä tiedot auttavat määrittämään, ovatko materiaalimääritykset yhdenmukaisia ​​aiotun kuormitusreitin kanssa.

Hartsivaatimukset tulee myös vahvistaa ennen tuotantoa. Koska kyseessä on prepreg-materiaali, hartsijärjestelmä ja hartsipitoisuus vaikuttavat käsittelyyn, varastointiin, muovaukseen ja kovettumisolosuhteisiin. Kun materiaalia integroidaan olemassa olevaan tuotantoprosessiin, asiakkaan tämänhetkisiä prosessointiparametreja tai materiaalispesifikaatioita voidaan käyttää referenssinä.

FAQ

Mikä on 3K UD hiilikuituprepreg?

Se on prepreg, jossa käytetään 3K hiilikuituvahviketta, joka on järjestetty pääasiassa yhteen suuntaan ja yhdistetty hartsimatriisiin ennen muovausta. Se soveltuu komposiittiosiin, joissa raudoituksen on noudatettava määriteltyä kuormitussuuntaa.

Mitä eroa on UD:n ja kaksisuuntaisen hiilikuidun välillä?

UD sijoittaa suurimman osan jatkuvista kuiduista yhteen ensisijaiseen suuntaan. Kaksisuuntainen rakenne tarjoaa vahvistusta kahteen pääsuuntaan. Valinta riippuu kuormitusolosuhteista, osan geometriasta ja valmiin komponentin laminaattirakenteesta.

Sisältääkö materiaali jo hartsia?

Kyllä. Tämä on prepreg-materiaali, eli hiilikuituvahvistus on jo yhdistetty hartsimatriisiin. Erityinen hartsijärjestelmä ja hartsipitoisuus on vahvistettava valitulle spesifikaatiolle.

Onko 3K sama kuin lujuusluokka?

Nro 3K kuvaa likimääräisen hiilikuitutouvin filamenttien lukumäärän. Lopullinen komposiitin suorituskyky riippuu myös kuitulaadusta, hartsijärjestelmästä, kuidun tilavuusosuudesta, laminaatin suunnasta ja kovettumisolosuhteista.

Voiko materiaalia muokata?

Kyllä. Yuruis tarjoaa tilaustuotantoa ja voi keskustella räätälöidyistä koosta, leveydestä ja muista projektin vaatimuksista suunnitellun sovelluksen ja valmistusprosessin mukaan.

Mitkä teollisuudenalat käyttävät tämän tyyppistä prepregiä?

Sovellukset voivat sisältää urheiluvälineitä, autokomponentteja ja teollisuuskomposiittiosia. Tietyissä elektroniikkalaitteissa voidaan käyttää myös hiilikuitukomposiitteja, kun materiaali- ja sähkövaatimukset ovat yhteensopivia sovelluksen kanssa.

Mitä tietoja minun tulee antaa, kun pyydän tarjousta?

Tarvittavan leveyden, paksuuden, kuidun rakenteen, hartsin vaatimuksen, sovelluksen, muovausmenetelmän ja arvioidun määrän ilmoittaminen auttaa määrittämään oikean spesifikaation. Rakenneosien osalta piirustus tai laminaattikaavio voi olla hyödyllinen myös tarvittavan kuidun suuntauksen vahvistamiseksi.
