Twill 3K Prepreg Carbon Fiber

Twill 3K Prepreg Carbon Fiber yhdistää 3K hiilikuituvahvistuksen, twill-kudoksen ja esikyllästetyn hartsin samassa materiaalissa. Tvillirakenne luo tunnistettavan diagonaalisen kuvion, kun taas prepreg-muoto tarjoaa hallitun materiaalin komposiittiasetteluun ja muovaukseen.

Tässä eritelmässä "3K" tarkoittaa hiilikuitua, joka sisältää noin 3 000 yksittäistä filamenttia. "Twill" kuvaa langan punontakuviota, kun taas "prepreg" tarkoittaa, että hiilikuitu on jo kyllästetty hartsimatriisilla ennen muovausta. Nämä kolme ominaisuutta kuvaavat materiaalin eri puolia, ja ne tulee ottaa erikseen huomioon komposiittiraudoitusta valittaessa.

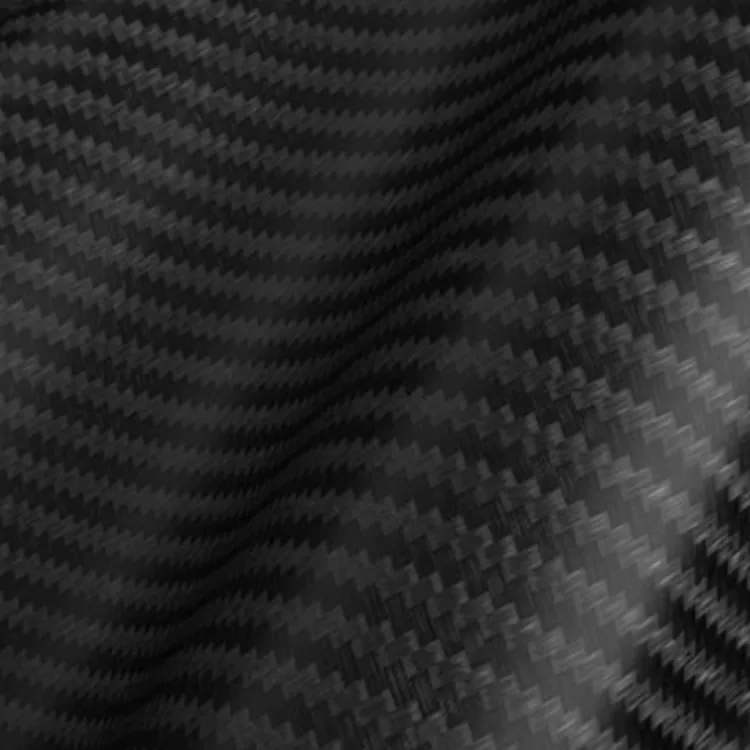

Twill Weave ja Prepreg -rakenne

Tvillirakenne vaikuttaa raudoituksen ulkonäköön ja käsittelyyn asennuksen aikana. Tavalliseen kudokseen verrattuna vinokuvio on näkyvämpi ja kangas voi seurata maltillisia kaarevia ja muotoiltuja muottipintoja rajoittaen vähemmän kankaan liikettä.

Prepreg-tila on erillinen huomio. Toisin kuin kuiva hiilikuitukangas, vahvike toimitetaan hartsilla, joka on jo lisätty materiaaliin. Tämä tarjoaa määritellyn lähtökohdan muovausprosessille, kun taas lopulliset komposiitin ominaisuudet riippuvat hiilikuitulaadusta, hartsijärjestelmästä, kuitujen orientaatiosta, laminaatin paksuudesta, kuitutilavuusosuudesta ja kovettumisolosuhteista.

Twill ja Plain Weave

Valinta toimikkaan ja sileän kudoksen välillä liittyy yleensä pinnan ulkonäköön, kankaan käsittelyyn ja valmiin osan geometriaan. Twill tarjoaa tyypillisen vinokuvion, kun taas pelkällä kudoksella on säännöllinen yli-alainen rakenne ja se voi tarjota vakaamman kangasrakenteen tavanomaisen kokoonpanon aikana.

Materiaalin valinta valmistusprosessin mukaan

Se on yksi vaihtoehto laajemmassa valikoimassa hiilikuituvahvistusmuotoja. Sopiva materiaali riippuu siitä, vaatiiko tuotantoprosessi esikyllästettyä järjestelmää, kuivaa kangasta, yksisuuntaista vahvistusta vai erilaista hartsitekniikkaa.

Sovellusalueet

Materiaalia voidaan harkita komposiittiosissa, joissa hiilikuituvahvistuksen, toimikaspintakuvion ja prepreg-käsittelyn yhdistelmä sopii tuotantovaatimuksiin. Lopullinen laminaattirakenne tulee määrittää osan geometrian, kuormitusolosuhteiden ja muovausprosessin mukaan.

Urheiluvälineet

Polkupyöräkomponentit, mailarakenteet, melat, golfiin liittyvät komponentit ja muut urheilutuotteet voivat käyttää tätä materiaalia, kun vaaditaan hallittua laminaattirakennetta ja näkyvää hiilipintaa.

Autojen komponentit

Käyttökohteita voivat olla sisäosat, kevyet paneelit, verhoilut, vahvistukset ja suorituskykyyn tähtäävät komposiittikomponentit. Kuitujen suuntaus, laminaatin paksuus ja hartsin ominaisuudet tulee valita kunkin komponentin suunnittelu- ja valmistusvaatimusten mukaan.

Teollisuuden komposiittiosat

Kannet, kotelot, paneelit, kannakkeet ja kevyet rakenneosat ovat mahdollisia käyttökohteita, joissa vahvistusta, mittavaatimuksia ja pinnan ulkonäköä on tarkasteltava yhdessä.

Elektroniset kotelot

Hiilikuitu voi tarjota kevyen painon ja rakenteellisen tuen tietyille kotelomalleille. Koska hiilikuitu on sähköä johtavaa, sähköeristysvaatimukset tulee ottaa huomioon, kun materiaalia käytetään herkkien elektronisten komponenttien ympärillä.

Erittely

Vakiotuotetiedot näkyvät alla. Koko ja muut käsittelyvaatimukset voidaan vahvistaa aiotun sovelluksen ja tuotantotavan mukaan.

Prepreg-valinta ja käsittely

Twill 3K Prepreg Carbon Fiber -tuotteelle hartsijärjestelmä on tärkeä osa materiaalispesifikaatiota, koska se vaikuttaa varastointiin, käsittelyyn, kovettumiseen ja lopulliseen komposiittirakenteeseen. Nykyisessä spesifikaatiossa hartsi luetellaan hartsimatriisina, joka on vahvistettava, joten vaadittava hartsijärjestelmä on määritettävä ennen tuotantoa.

Tuotantotilausta varten hyödyllisiä teknisiä tietoja voivat olla hartsityyppi, hartsipitoisuus, kovettumislämpötila, kovettumisaika, varastointilämpötila, sallittu käyttöaika, muottipaine ja aiottu muovausmenetelmä. Näiden parametrien tulee olla yhteensopivia asiakkaan laitteiden ja valmiin komponentin geometrian kanssa.

Leveys ja paksuus on myös vahvistettava ennen tuotantoa. Muotoiltujen komponenttien osalta muotin geometria ja laminaattiasetelma voivat vaikuttaa materiaalin valintaan ja leikkausvaatimuksiin. Kun materiaalia tuodaan toistuvaan tuotantoon, näytteen arviointi voi auttaa vahvistamaan käsittely-, muovaus- ja kovetusolosuhteet ennen suurempien määrien suunnittelua.

Mitä tulee vahvistaa ennen tilaamista

Ennen tilaamista asiakkaat voivat toimittaa vaaditun leveyden, paksuuden, määrän, komponenttien mitat, muovausmenetelmän ja odotetut kovettumisolosuhteet. Jos tarvitaan erityinen hartsijärjestelmä, hartsityyppi ja asiaankuuluvat käsittelyparametrit tulee myös ottaa mukaan.

Näkyvien hiilikomponenttien osalta vaadittava toimikassuunta ja pinnan ulkonäkö tulisi keskustella yhdessä muotin suunnittelun ja viimeistelyprosessin kanssa. Teknisten komponenttien osalta kuitujen suuntauksella, laminaatin paksuudella ja hartsin ominaisuuksilla voi olla suurempi vaikutus loppuosaan kuin pelkällä kudoksen ulkonäöllä.

Räätälöityjä vaatimuksia varten materiaalin arviointia varten voidaan toimittaa piirustuksia, laminaattispesifikaatioita tai olemassa olevia näytteitä. Nämä tiedot auttavat määrittämään sopivan materiaalikoon ja käsittelyvaatimukset ennen tilaustuotantoa.

FAQ

Mitä 3K tarkoittaa materiaalissa?

3K viittaa yksittäisten filamenttien likimääräiseen määrään hiilikuitutouvissa, joka on noin 3000 filamenttia. Se kuvaa touvin kokoa, eikä sinänsä määrittele valmiin komposiitin lujuutta tai mekaanisia ominaisuuksia.

Miksi valita toimikas tavallisen kudoksen sijaan?

Twill tarjoaa tunnistettavan vinokuvion ja voi tarjota hyödyllisiä verhoiluominaisuuksia muotoilluille pinnoille. Valinnan tulee perustua vaadittavaan pinnan ulkonäköön, kankaan käsittelyyn, muotin geometriaan ja laminaattisuunnitteluun.

Toimitetaanko se kuivana hiilikuitukankaana?

Ei. Tämä materiaali toimitetaan prepreg-materiaalina, mikä tarkoittaa, että hiilikuituvahvike on jo kyllästetty hartsilla. Kuiva hiilikuitukangas toimitetaan ilman valmiiksi levitettyä hartsia, ja se vaatii hartsin lisäämisen myöhemmän komposiittivalmistusprosessin aikana.

Voidaanko sitä käyttää näkyville hiilikuituosiin?

Kyllä. Tvillirakenne luo näkyvän vinokuvion, joka voi muodostaa osan valmiista pintakuviosta. Lopullinen ulkonäkö riippuu myös kuitujen kohdistuksesta, hartsijärjestelmästä, muotin pinnasta, lujituksesta ja viimeistelyolosuhteista.

Mitkä hartsitiedot tulee vahvistaa ennen tilaamista?

Hartsityyppi, hartsipitoisuus, kovettumislämpötila, kovettumisaika ja varastointivaatimukset on vahvistettava ennen tuotantoa. Sopivat parametrit riippuvat valitusta hartsijärjestelmästä ja asiakkaan muovauslaitteistosta.

Voiko leveyttä ja paksuutta mukauttaa?

Kyllä. Leveys ja paksuus voidaan määrittää asiakkaan vaatimusten mukaan. Suunniteltu käyttökohde, komponenttien mitat ja muovausprosessi auttavat määrittämään tarvittavan materiaalimuodon.

Mitä tietoja tarjoukseen tarvitaan?

Anna vaadittu koko, paksuus, määrä, käyttö, muovausmenetelmä ja hartsivaatimukset, jos ne on jo määritelty. Piirustuksia, laminaattispesifikaatioita tai näytteitä voidaan myös toimittaa, kun materiaalin on sovittava olemassa olevaan komposiittikomponenttiin.
