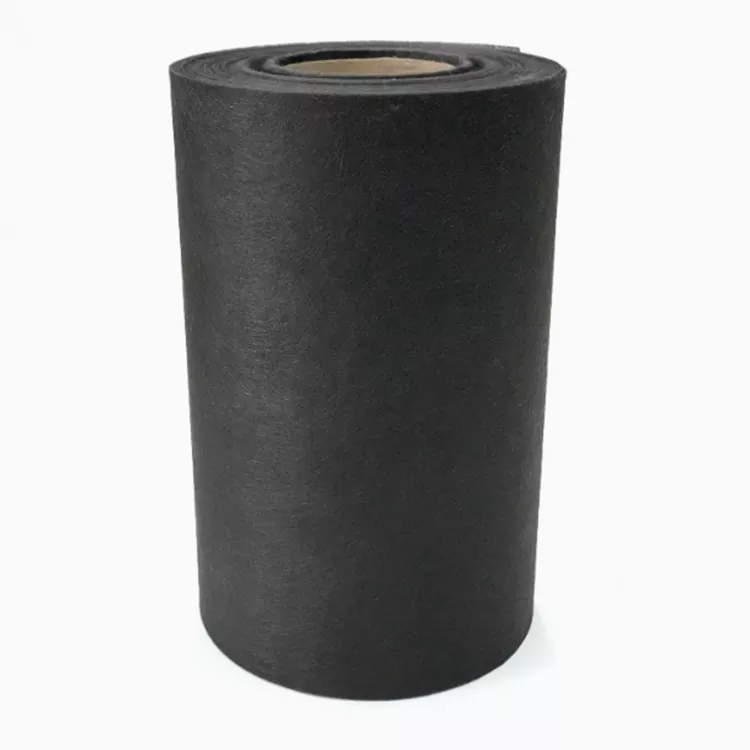

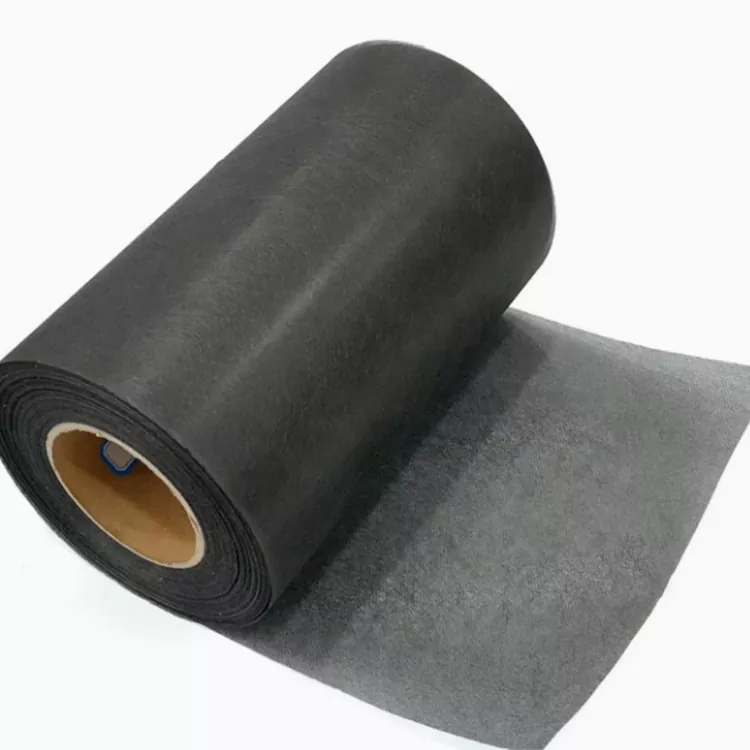

50 g sähköä johtavaa hiilikuituhuopaa

50 g:n sähköä johtavan hiilikuituhuovan sähkönjohtavuus ei ole vain toinen tieto teknisissä tiedoissa. Se voi määrittää, miksi valmistaja alun perin valitsee hiilikuidun.

Hiilikuitu tarjoaa luonnollisesti sähkönjohtavuutta keveyden ja mekaanisten ominaisuuksiensa lisäksi. Kun kuidut jaetaan kuitukangaskerroksen läpi, materiaali voidaan sisällyttää komposiitti- tai toiminnalliseen komponenttiin, jossa tarvitaan johtavaa hiilikuitukerrosta.

Valmiin tuotteen todellinen sähköinen suorituskyky riippuu tekijöistä, kuten kuidun jakautumisesta, kuitupitoisuudesta, kerrospaksuudesta, johtavien alueiden kosketuksesta, hartsipitoisuudesta, laminaatin suunnittelusta ja komponentin sähköliitännästä. Tästä syystä suosittelemme, että arvioit valmiin komponentin sen sijaan, että valitset materiaalin vain sen nimellispainon perusteella.

Sähköä johtavat hiilikuituhuopasovellukset

Kun keskustelemme hiilikuitupintamateriaaleista valmistajien kanssa, sovellus kertoo yleensä enemmän kuin tuotteen nimi.

Polttokennokomponentilla on erilaiset vaatimukset kuin elektroniikkakotelolla. Sähkölämmityselementillä on erilainen suunnittelutavoite kuin EMI-suojakotelolla.

Sama 50 g hiilikuitumateriaali voidaan siksi lisätä eri tavalla lopputuotteesta riippuen.

Polttokennokomponentit

Hiilikuidun johtavuus tekee siitä merkityksellisen valituissa polttokennoissa ja niihin liittyvissä energiasovelluksissa.

Materiaali voi toimia osana johtavaa komposiittirakennetta, jossa huomioidaan sekä sähköiset ominaisuudet että kevyt rakenne.

Polttokennosovelluksissa lopullisessa materiaalivalinnassa tulee kuitenkin ottaa huomioon myös komponentin käyttölämpötila, kemiallinen ympäristö, kaasu- tai nestealtistus, paine ja sähkövaatimukset.

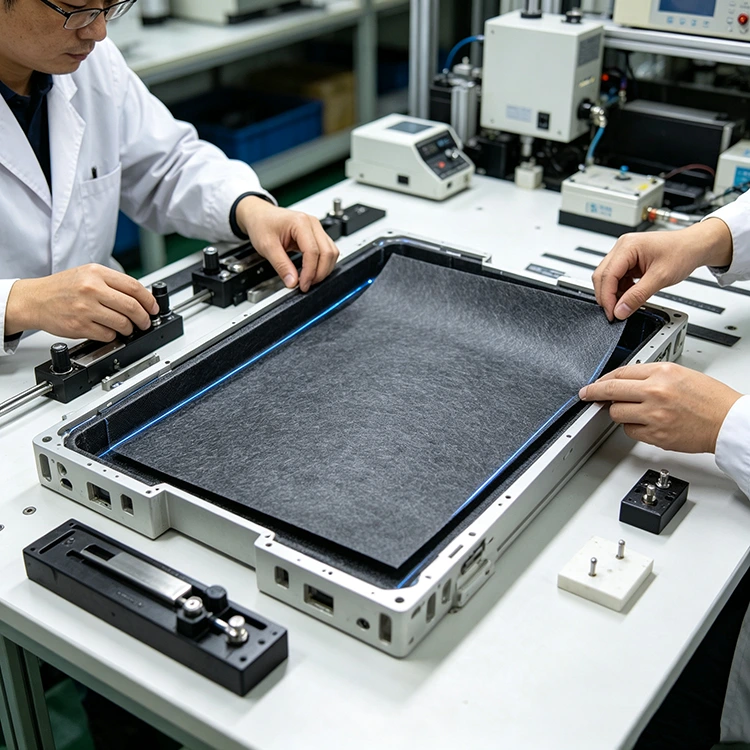

Elektroniset kotelot

Elektroniikkalaitteissa hiilikuitumateriaaleja voidaan käyttää, kun sähkömagneettista tai RF-suojausrakennetta tarvitaan johtavaa pintaa.

Hiilikuitukerros voidaan sisällyttää valettuun koteloon tai komposiittikoteloon.

Suojauksen tehokkuus ei riipu pelkästään hiilikuitumateriaalista. Kotelon geometrialla, sähkön jatkuvuudella, maadoituksella sekä liitosten ja aukkojen rakenteella voi olla merkittävä vaikutus valmiiseen tuotteeseen.

Sähkölämmitystuotteet

Sähköä johtavaa hiilikuitua voidaan harkita myös lämmitykseen liittyvissä komposiittituotteissa.

Kun sähkövirta kulkee sopivasti suunnitellun hiilikuiturakenteen läpi, lämpöä voi syntyä. Todellinen lämmityskäyttäytyminen riippuu resistanssista, kuidun järjestelystä, mitoista, jännitteestä, virrasta ja lämpörakenteesta.

Tästä syystä lämmityssovellus tulisi arvioida sen sähköisten eritelmien mukaan sen sijaan, että oletetaan, että tietty 50 g materiaali tarjoaa kiinteän lämmitystehon.

Auto- ja teollisuuselektroniikka

Autojen elektroniset komponentit vaativat yhä enemmän kevyitä materiaaleja sekä sähköisiä ja sähkömagneettisia toimintoja.

Hiilikuitupintamateriaaleja voidaan sisällyttää valittuihin kansiin, koteloihin ja komposiittikomponentteihin, jos nämä ominaisuudet ovat hyödyllisiä.

Kuitukangashuopa vs. kudottu hiilikuitu

50g sähköä johtava hiilikuituhuopa ei suoraan korvaa kudottua hiilikuitukangasta. Näillä kahdella materiaalilla on erilaiset kuiturakenteet ja ne valitaan eri rooleihin komposiitissa.

Kudotussa hiilikuidussa käytetään jatkuvia lankoja, jotka on järjestetty määrättyihin suuntiin. Tätä rakennetta käytetään yleisesti, kun kuitujen suuntaus ja suuntavahvistus ovat tärkeitä laminaatin suunnittelussa.

Huopa sisältää katkottuja hiilikuituja, jotka ovat jakautuneet koko matolle, eikä jatkuvia lankoja kiinteän kuvion mukaan. Sen kuitukangasrakenne soveltuu sovelluksiin, joissa pinnan peitto, sähkön jatkuvuus, hartsin otto tai muovatun muodon mukaisuus ovat suuntavahvistusta tärkeämpiä.

Rakenneero vaikuttaa materiaalinkäsittelyyn, asetteluun ja valmiin laminaatin rakenteeseen, joten valinnan tulee perustua hiilikuitukerrokselta vaadittavaan toimintoon.

Mitä 50g tarkoittaa?

50g-merkintä viittaa materiaalin nimellispainoon pinta-alayksikköä kohti. Se kuvaa, kuinka paljon kuitumateriaalia on tietyllä pinta-alalla, mutta se ei sinänsä määrittele sähkönjohtavuutta, vastusta tai mekaanista lujuutta.

Kahdella hiilikuituhuovalla, joilla on sama nimellispaino, voivat olla erilaiset ominaisuudet, kun niiden kuitutyyppi, kuitujakauma, paksuus, hartsipitoisuus tai käsittelyolosuhteet ovat erilaiset.

Tuotantosovelluksessa pinta-alapaino on siksi otettava huomioon yhdessä paksuuden, mittojen, hiilikuitutyypin, hartsijärjestelmän, käsittelymenetelmän ja valmiin komponentin sähkövaatimusten kanssa.

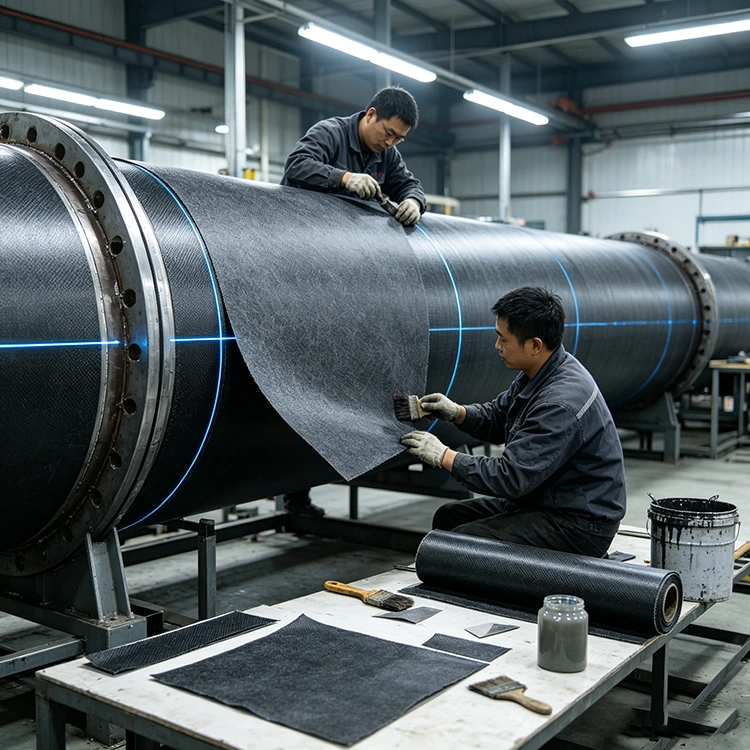

Jalostus ja komposiittivalmistus

Materiaali on valmistettu hienonnetusta hiilikuidusta kuitudispersion ja märkämuovauksen avulla. Tuloksena oleva kuitukangaskerros voidaan leikata ja liittää hartsipohjaisiin komposiittirakenteisiin.

Käsittelymenetelmä vaikuttaa siihen, miten kuitukerros kostutetaan, lujitetaan ja integroidaan laminaattiin. Käsin asettelussa hartsin levitys ja kuidun sijoittaminen ovat tärkeitä näkökohtia. Tyhjiöavusteisessa käsittelyssä painotetaan enemmän hartsin virtausta ja tiivistymistä, kun taas prepreg-sovellukset vaativat sopivan hartsipitoisuuden ja kovettumisolosuhteet.

Käsittelyparametrit voivat siksi vaihdella tuotantomenetelmien välillä, vaikka materiaalilla olisi sama nimellispaino 50 g. Sovelluksissa, joissa on määritellyt sähkövaatimukset, käsitelty komposiitti tulisi arvioida sen sijaan, että luottaisi pelkkään materiaalispesifikaatioon.

Sähkön suorituskykyyn vaikuttavat tekijät

Johtava hiilikuitukerros on vain yksi osa sähköjärjestelmää. Valmiin komponentin suorituskykyä muokkaa myös sen rakenne ja käsittely.

Määriteltyä suojausarvoa tai sähkövastusta ei voida määrittää pelkästään hiilikuitumateriaalista. Kuitujakauma, kerrospaksuus, hartsipitoisuus ja sähkökontaktiolosuhteet vaikuttavat kaikki.

Keskeisiä tekijöitä ovat:

· Kuitujakelu

· Hiilikuitupitoisuus

· Hartsipitoisuus

· Kerrospaksuus

· Sähköinen kosketusalue

· Maadoitussuunnittelu

· Komponenttien geometria

· Aukot ja liitokset

· Jalostus- ja kovetusolosuhteet

Sovelluksissa, joissa on määritelty vastus- tai suojaustavoite, vaadittu arvo tulee sisällyttää materiaalierittelyyn. Tämä mahdollistaa hiilikuitukerroksen arvioinnin suhteessa todelliseen komponenttisuunnitteluun ja sähköjärjestelmään.

Tuotteen tiedot

Sovelluskohtainen tarjonta

Yuruis on toimittanut kuitukomposiittimateriaaleja vuodesta 2017 lähtien, mukaan lukien hiilikuitumateriaaleja, E-lasia, lasikuitumattoja ja FRP-tuotteita. Tuotantoa tukevat muotoilu-, leikkaus- ja tarkastuslaitteet eri komposiittimateriaaliformaateille.

Johtavan hiilikuituhuovan sovellus on osa materiaalispesifikaatiota. Elektroniikkakoteloon tarkoitettu materiaali voi vaatia erilaisia ​​ominaisuuksia kuin lämmityselementissä, polttokennokomponentissa tai auton komposiittiosassa käytetty materiaali.

Tästä syystä tuotespesifikaatio voidaan määritellä valmiin komponentin, käsittelytavan ja vaadittujen sähköisten ominaisuuksien mukaan. Leveys, paksuus, pituus ja muut mitat voidaan myös mukauttaa tuotantovaatimuksiin.

Ilmoitettu tuotantokapasiteetti on 2 miljoonaa m² vuodessa.

Tietoja tarjouspyyntöä varten

Tarjousta tai näytearviointia varten seuraavat tiedot tarjoavat käytännön perustan materiaalin valinnalle ja hinnoittelulle.

Sovellus

Määritä käyttötarkoitus, kuten elektroniikkakotelo, lämmityselementti, polttokennokomponentti, auton osa tai EMI-suojarakenne.

Sähkövaatimus

Ilmoita tavoiteresistanssi, johtavuus, suojauksen suorituskyky tai muut sähköiset tiedot, jos ne ovat saatavilla.

Materiaalin mitat

Ilmoita vaadittu leveys, paksuus, pituus ja valmiit mitat tai leikkausvaatimukset.

Komposiittiprosessi

Ilmoita aiottu prosessi, kuten käsin asettelu, tyhjiöavusteinen käsittely, prepreg tai muu muovausmenetelmä.

Hartsijärjestelmä

Määritä hartsijärjestelmä, kuten epoksi, polyesteri tai vinyyliesteri, jos huopa liitetään komposiittiin.

Määrä ja toimitus

Ilmoita arvioitu määrä, joko näytteenottoa, koetuotantoa tai säännöllistä toimitusta varten, sekä toimitusmaa tai satama.

Piirustus, olemassa oleva materiaalispesifikaatio tai näyte voidaan toimittaa myös, kun materiaali on tarkoitettu tiettyyn komponenttiin.

FAQ

Onko 50 g sähköä johtavaa hiilikuituhuopaa sähköä johtavaa?

Hiilikuitu itsessään on sähköä johtavaa, ja tämä kuitukangas hiilikuitumateriaali voidaan sisällyttää johtaviin komposiittirakenteisiin. Valmiin tuotteen todellinen sähkövastus tai johtavuus riippuu kuitujakaumasta, hartsipitoisuudesta, paksuudesta, liitännöistä ja komponenttien kokonaissuunnittelusta.

Mitä eroa on 50g hiilikuituhuovalla ja kudotulla hiilikuitukankaalla?

50g:n materiaalissa käytetään kuitukangasrakenteessa katkottua hiilikuitua, kun taas kudotussa hiilikuitukankaassa käytetään tiettyihin suuntiin järjestettyjä kuituja. Kuitukangasmuoto sopii paremmin pinnan peittämiseen ja muotoiltuihin muotoihin, kun taas kudottua kangasta käytetään yleisesti, kun tarvitaan suuntautuvaa rakenteellista vahvistusta.

Voidaanko sitä käyttää EMI- tai RF-suojaukseen?

Se voidaan liittää komposiittirakenteisiin, jotka on suunniteltu sähkömagneettiseen tai RF-suojaukseen, koska hiilikuitu tarjoaa sähkönjohtavuutta. Suojauksen suorituskyky on kuitenkin arvioitava valmiissa kotelossa tai komponentissa sen sijaan, että se oletetaan pelkästään materiaalin nimen perusteella.

Voidaanko tätä materiaalia käyttää sähkölämmitystuotteissa?

Hiilikuitua voidaan käyttää sähkölämmityssovelluksissa, koska sen sähkövastus mahdollistaa lämmön muodostuksen, kun virta kulkee asianmukaisesti suunnitellun rakenteen läpi. Tarvittava materiaalispesifikaatio riippuu jännitteestä, resistanssista, mitoista, lämpötilasta ja lämmityssuunnittelusta.

Onko 50g paino muokattavissa?

Listattu tuote on 50g, mutta mittoja ja paksuutta voidaan muokata. Jos tiettyyn sovellukseen tarvitaan erilainen pinta-alapaino, se tulee varmistaa Yuruisilta ennen tuotantoa.

Voidaanko sitä käyttää epoksi- tai polyesterihartsin kanssa?

Materiaali on tarkoitettu komposiittisovelluksiin ja voidaan liittää hartsipohjaisiin rakenteisiin. Sopiva hartsi tulee valita lopullisen levityksen, kovetusprosessin ja kemiallisten tai lämpövaatimusten mukaan.

Voiko Yuruis tarjota näytteitä sovellusten testausta varten?

Näytevaatimuksista voidaan keskustella aiotun sovelluksen ja spesifikaatioiden mukaan. Sähkösovelluksissa on hyödyllistä ilmoittaa tavoitesähköteho ja käsittelymenetelmä yhdessä näytepyynnön kanssa.

Mitä tietoja tuotantotarjoukseen tarvitaan?

Anna sovellus, vaadittu leveys ja paksuus, arvioitu määrä, hartsijärjestelmä, muovausprosessi ja toimituskohde. Jos johtavuus, resistanssi tai suojauskyky on kriittistä, sisällytä myös tavoitearvo.
