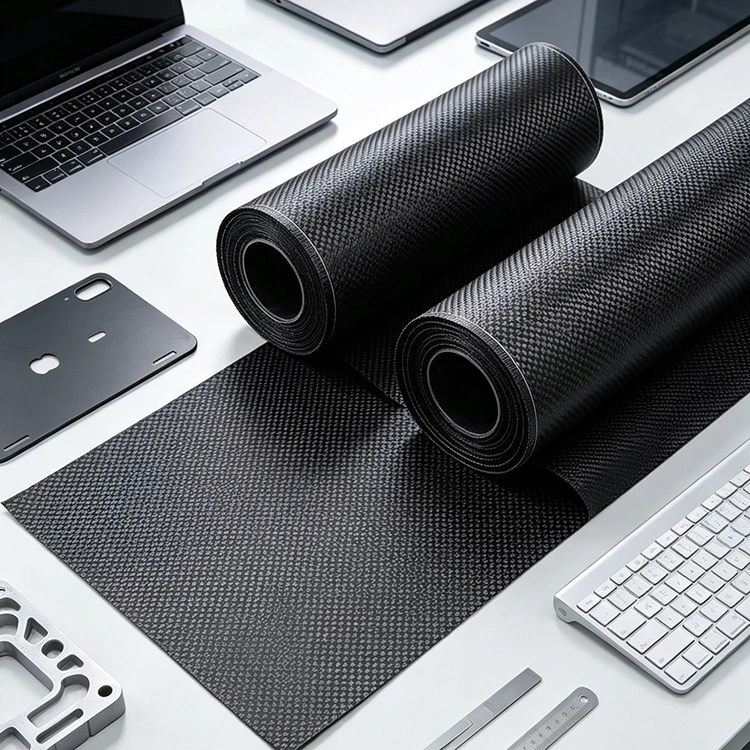

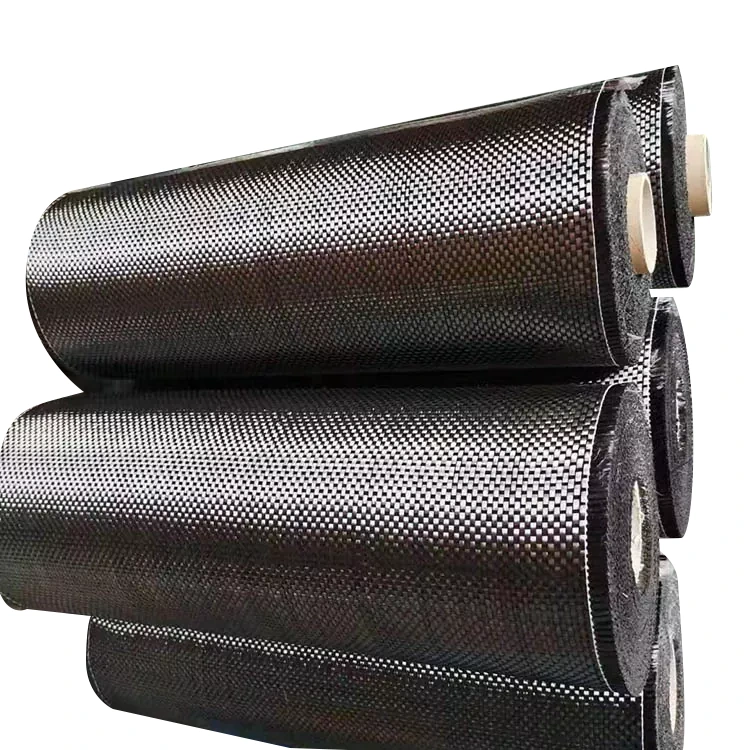

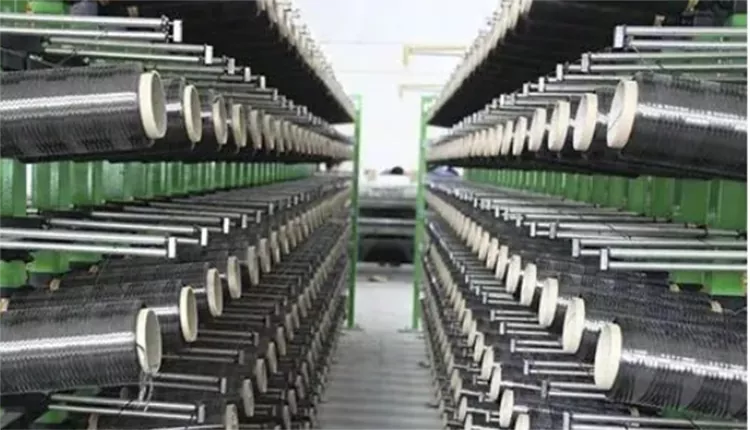

Plain Weave hiilikuitukangas

Plain Weave Carbon Fiber Fabric käyttää yksinkertaista loimi- ja kudelankojen yli-alamiota muodostamaan tavallisen kudotun rakenteen. Toistuvat risteyskohdat antavat kankaalle vakaan pinnan, joka on suhteellisen helppo tunnistaa, leikata ja sijoittaa yhdistelmäasennolla. Loimi- ja kudesuunnat ovat myös visuaalisesti selkeät, mikä auttaa tuotantotiimiä säilyttämään suunnitellun suunnan useita kerroksia valmistettaessa.

Komposiittivalmistuksessa tämä säännöllinen rakenne on hyödyllinen, kun materiaalia on käsiteltävä johdonmukaisesti osasta toiseen. Kankaan paino, hiilikuitulaatu, lankojen lukumäärä, leveys ja hartsin yhteensopivuus on vielä määritettävä erikseen, koska kudoskuvio ei yksin määritä valmiin laminaatin mekaanisia ominaisuuksia.

Kuinka tavallinen kudos vaikuttaa kankaan käsittelyyn

Tavallisessa kudoksessa jokainen loimilanka kulkee peräkkäisten kudelankojen yli ja alta. Tämä luo suhteellisen vakaan kangasrakenteen, jolla on säännöllinen ruudukkomainen ulkonäkö.

Leikkauksen ja ladon aikana selkeät loimi- ja kudesuunnat helpottavat sen tarkistamista, onko kerros asetettu laminaattipiirustuksen mukaan. Tämä on erityisen hyödyllistä, kun samasta telasta leikataan useita kerroksia ja jokaisen kerroksen on säilytettävä tasainen suunta.

Samalla rakenteella on myös rajoituksia. Koska langat kietoutuvat usein, kangas ei toimi löysänä tai erittäin joustavana vahvistuksena. Tiukkojen säteiden, syvien ääriviivojen tai monimutkaisten kolmiulotteisten muottien kohdalla todellinen materiaali tulee arvioida komponentin geometriaa vasten ennen tuotantoa.

Tästä syystä kankaan valinnassa tulee ottaa huomioon sekä vahvistusvaatimus että tapa, jolla materiaali leikataan, sijoitetaan ja muotoillaan valmistuksen aikana.

Kudontarakenne ja laminaattisuunnittelu

Kudottu hiilikuitukangas vahvistaa sekä loimen että kudesuunnassa. Tämä eroaa yksisuuntaisesta lujituksesta, jossa suurin osa jatkuvista kuiduista on keskittynyt yhteen pääsuuntaan.

Laminoidussa komposiitissa kudottu kangas voi siksi tarjota tasapainoisen vahvistusjärjestelyn yksittäisen kerroksen sisällä. Komponentin lopullinen kuituorientaatio määräytyy kuitenkin edelleen täydellisen laminaatin aikataulun mukaan, mukaan lukien kerroksen suunta, kerrosten lukumäärä, kankaan paino ja osan geometria.

Kudotusta ei pidä pitää suorana osoituksena vahvuudesta. Kaksi samalla kudoksella olevaa kangasta voivat tuottaa erilaisia ​​komposiittiominaisuuksia, kun niiden hiilikuitulaadut, pinta-alapainot, hartsijärjestelmät tai kuitutilavuusosuudet ovat erilaisia.

Kankaan valinta eri geometrioille

Kudotun raudoituksen soveltuvuus riippuu osittain valmiin komponentin muodosta. Litteät paneelit ja kevyesti kaarevat komponentit on yleensä helpompi peittää, koska kankaan ei tarvitse mukautua suuriin pinnan suunnan muutoksiin.

Monimutkaisemmat muotit vaativat tarkempaa huomiota verhoukseen. Kun kangasta pakotetaan tiukan säteen ympärille, loimi ja kude voivat siirtyä toistensa suhteen aiheuttaen paikallisia vääristymiä tai ryppyjä. Nämä vaikutukset voivat vaikuttaa sekä pinnan ulkonäköön että laminaatin koostumukseen.

Uuden komponentin kohdalla pieni muotoilukoe voi auttaa määrittämään, voiko valitun kankaan paino ja rakenne noudattaa muottia ilman liiallista vääristymistä. Leikkauskuviota, kerroksen suuntausta ja asettelujärjestystä tulee harkita yhdessä sen sijaan, että arvioitaisiin kangasta erillään valmistusprosessista.

Litteät ja kevyesti kaarevat osat

Tavallinen kudottu rakenne on usein helpompi sijoittaa litteisiin paneeleihin, kansiin, levyihin ja kohtalaisen kaareviin komponentteihin. Näkyvä ruudukkokuvio tekee myös vierekkäisten kerrosten suunnan tarkistamisen suhteellisen yksinkertaiseksi asennuksen aikana.

Monimutkaiset valetut muodot

Syvempien ääriviivojen tai tiukempien säteiden kohdalla verhoilu ja leikkauskäyttäytyminen ovat tärkeämpiä. Kangas tulee testata varsinaisessa tai edustavassa muotissa, erityisesti kun valmis pinta jää näkyviin.

Mitä Yuruis voi toimittaa

Kankaan spesifikaatio voidaan määritellä komposiittivalmistusprosessin vaatimusten mukaisesti. Tyypillisiä vahvistettavia kohteita ovat:

· Tavallinen kudosrakenne

· Hiilikuitulaatu

· Pinta-alapaino / GSM

· Kankaan leveys

· Rullan pituus

· Paksuus

· Pintavaatimukset

· Hartsin yhteensopivuus

· Suunniteltu muovausprosessi

Kun materiaalia vaihdetaan tai sovitetaan olemassa olevaan tuotantospesifikaatioon, nykyisen kudostietolomakkeen, näytteen tai tunnetun GSM:n tarjoaminen voi auttaa määrittämään vaaditun rakenteen tarkemmin.

Tyypillinen Plain Weave -spesifikaatio

Leikkauksesta laminointiin

Ennen hartsin lisäämistä kangas kulkee tavallisesti useiden valmistusvaiheiden läpi. Tarvittavat mitat merkitään ja leikataan, minkä jälkeen jokainen kerros asetetaan laminaattimallin mukaan.

Monikerroksisten komponenttien osalta tuotantotiimin on ehkä muutettava peräkkäisten kerrosten suuntausta vaaditun vahvistusjärjestelyn saavuttamiseksi. Koska loimi- ja kudesuunnat on helppo erottaa pelkässä kudotussa kankaassa, suunta voidaan tarkistaa ladontavaiheessa ilman pelkkään leikkausjälkiä.

Käsittelyn aikana on vältettävä tarpeetonta venytystä. Liiallinen jännitys tai toistuva liike voi muuttaa paikallista lankajärjestelyä, joka saattaa tulla näkyviin muovauksen jälkeen. Tarvittava käsittelymäärä riippuu myös kankaan painosta, kudoksen tiiviydestä ja komponenttien geometriasta.

Sovellukset komposiittivalmistuksessa

Plain Weave -hiilikuitukangasta voidaan käyttää valettujen komposiittikomponenttien valmistuksessa, joissa tavallinen kudottu vahvike on yhteensopiva osan suunnittelun ja valmistusprosessin kanssa.

Autosovelluksissa sitä voidaan käyttää sisätilojen verhoiluun, paneeleihin, kansiin ja valikoituihin rakenteellisiin tai puolirakenteisiin komposiittiosiin. Tarvittava kangasrakenne riippuu komponenttien geometriasta ja laminaatin spesifikaatiosta.

Polkupyörissä ja urheiluvälineissä kudottua hiilikuituvahviketta voidaan sisällyttää muovattuihin laminaatteihin, joissa tarvittava kuidun suunta ja paksuus määräytyvät komponenttien suunnittelussa.

Elektroniikassa ja teollisuuslaitteissa hiilikuitukangasta voidaan käyttää koteloissa, paneeleissa ja muissa komposiittirakenteissa. Koska hiilikuitu on sähköä johtavaa, sähköeristys-, maadoitus- ja sähkömagneettiset vaatimukset tulee ottaa huomioon, jos materiaalia käytetään elektroniikkakokoonpanojen lähellä.

Asianmukainen kangasspesifikaatio tulisi siksi määrittää valmiin komponentin perusteella eikä pelkästään kudoskuvion perusteella.

Pinnan ulkonäkö ja käsittely

Kun kudottu hiilikuitu jää näkyville muovauksen jälkeen, lopullinen ulkonäkö riippuu muustakin kuin kuivan kankaan kuviosta. Hartsin jakautuminen, kuitujen kohdistus, tiivistyminen, muotin pinnan kunto ja viimeistelykäsittely voivat kaikki vaikuttaa kovettuneen osan ulkonäköön.

Näkyvillä pinnoilla kangas tulee sijoittaa tasaisesti ja suojata tarpeettomilta siirtymiltä asennuksen aikana. Myös vierekkäiset kappaleet on ehkä kohdistettava niin, että kudottu kuvio ei muutu merkittävästi komponentin osuudesta toiseen.

Jos komponentti saa kirkkaan pinnoitteen tai muun pintakäsittelyn, pinnoitusjärjestelmän tulee olla yhteensopiva kovettuneen komposiitin ja aiotun käyttöympäristön kanssa. Tasainen kuivan kankaan ulkonäkö ei sinänsä takaa identtistä ulkonäköä muovauksen jälkeen.

FAQ

Mikä on Plain Weave -hiilikuitukangas?

Se on kudottu hiilikuituvahvike, jossa loimi- ja kudelangat kulkevat toistuvasti toistensa yli ja ali. Tämä luo säännöllisen kankaan rakenteen, jossa kuitujen suunnat ovat selvästi tunnistettavissa.

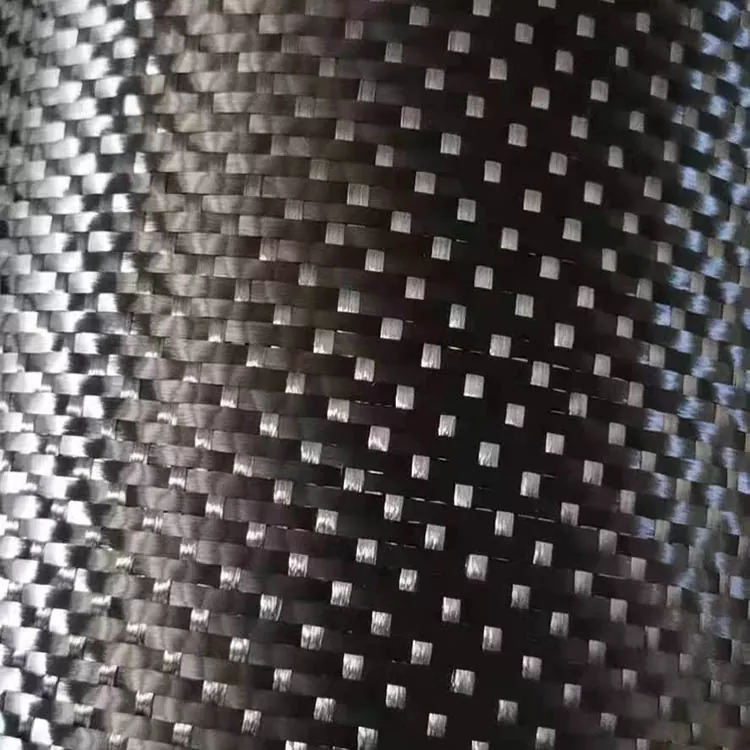

Miltä tavallinen kudottu hiilikuitu näyttää?

Loimi ja kude muodostavat toistuvan over-under-kuvion, joka tuottaa säännöllisen ruudukkomaisen ulkonäön. Se eroaa visuaalisesti toimikaskankaasta, jolla on tyypillinen vinokuvio.

Sopiiko pelkkä kudos näkyville hiilikuituosille?

Kyllä. Säännöllinen kudos voi muodostaa osan komposiittikomponentin näkyvää pintaa. Lopullinen ulkonäkö riippuu myös hartsin jakautumisesta, tiivistymisestä, muotin kunnosta ja pinnan viimeistelystä.

Voidaanko sileää kudosta käyttää kaarevissa muoteissa?

Kyllä, mutta soveltuvuus riippuu muotin kaarevuudesta, säteestä ja kolmiulotteisesta geometriasta. Monimutkaisten muotojen kohdalla muotoilukoe voi auttaa tunnistamaan mahdollisen rypistymisen, langan vääntymisen tai vaikeuden asennuksen aikana.

Määrittääkö pelkkä kudos komposiitin lujuuden?

Ei. Valmiiden komposiitin ominaisuudet riippuvat hiilikuitulaadusta, kankaan painosta, hartsijärjestelmästä, kuidun tilavuusosuudesta, kerroksen suunnasta, laminaatin paksuudesta ja kovettumis- tai muovausolosuhteista. Kudos on vain osa materiaalispesifikaatiota.

Voiko kankaan painoa ja leveyttä mukauttaa?

Kyllä. Paino, leveys, rullan pituus ja muut tiedot voidaan määrittää tuotantovaatimusten mukaan. Tarjousta pyydettäessä tulee ilmoittaa myös vaadittu hiilikuitulaatu ja suunniteltu muovausprosessi.

Mitä tietoja tarjousta varten tulee antaa?

Hyödyllisiä tietoja ovat vaadittu GSM, hiilikuitulaatu, kudontarakenne, leveys, rullan pituus, määrä, levitys ja muovausprosessi. Olemassa oleva kangasspesifikaatio tai näyte voi myös auttaa, kun materiaalin on vastattava vakiintunutta tuotantoprosessia.

Voidaanko näyte arvioida ennen massatuotantoa?

Näytteen arviointi voidaan järjestää, kun kankaan liina, hartsin yhteensopivuus, pinnan ulkonäkö tai käsittelykäyttäytyminen on tarkistettava tietyssä komposiittivalmistusprosessissa.

Onko pelkkä kudos vahvempi kuin toimikassidos?

Kumpaakaan kudosta ei pitäisi pitää luonnostaan ​​vahvempana pelkän kudoskuvion perusteella. Valmiin laminaatin mekaanisiin ominaisuuksiin vaikuttavat kuitutyyppi, kankaan paino, hartsijärjestelmä, kuidun suuntaus, laminaatin rakenne ja käsittelyolosuhteet.
