Twill Weave -hiilikuitukangas

Twill Weave Carbon Fiber Fabric on kudottu vahvike, jossa loimi- ja kudelangat kietoutuvat yhteen muodostaen vinopinnan kuvion. Tavalliseen kudokseen verrattuna lomitusrakenne sallii enemmän liikettä lankojen välillä, mikä voi auttaa kangasta noudattamaan maltillisia käyriä ladon aikana. Sama diagonaalikuvio säilyy yleisesti myös muovatuissa osissa, joissa hiilikuitupinta jää näkyviin.

Kudos on vain osa materiaalispesifikaatiota. Hiilikuitulaatu, pinta-alapaino, hartsijärjestelmä ja laminaattirakenne määräävät, kuinka kangas vaikuttaa valmiiseen komposiittiin, kun taas muotin geometria ja muovausprosessi vaikuttavat siihen, miten sitä voidaan käsitellä tuotannon aikana.

Mitä Twill-rakenne muuttaa

Tvillirakenteessa lomituspisteet liikkuvat asteittain kankaan poikki sen sijaan, että ne muodostaisivat toistuvan yhden päälle, yksi alle -kuvion sileän kudoksen. Tämä antaa langoille enemmän vapautta siirtyä suhteessa toisiinsa, kun kangas asetetaan kaarevan pinnan päälle.

Ero tulee näkyvämmäksi osissa, joiden ääriviivat muuttuvat. Kangas, joka kestää jonkin verran tason sisäistä liikettä, voi olla helpompi sijoittaa kohtuullisen kaarevuuden ympärille kuin tiiviimmin lomitettu rakenne. Tämä ei kuitenkaan tarkoita, että jokainen toimikas kangas peittyy samalla tavalla. Lopputulokseen vaikuttavat langan koko, kankaan paino, kudoksen kireys ja pinnan geometria.

Tiukkojen säteiden tai syvien kolmiulotteisten muotojen kohdalla muotoilukoe on hyödyllinen, koska paikallista rypistymistä tai langan vääristymistä voidaan arvioida tarkasti vain todellista geometriaa vasten.

Diagonaalinen kudos näkyville pinnoille

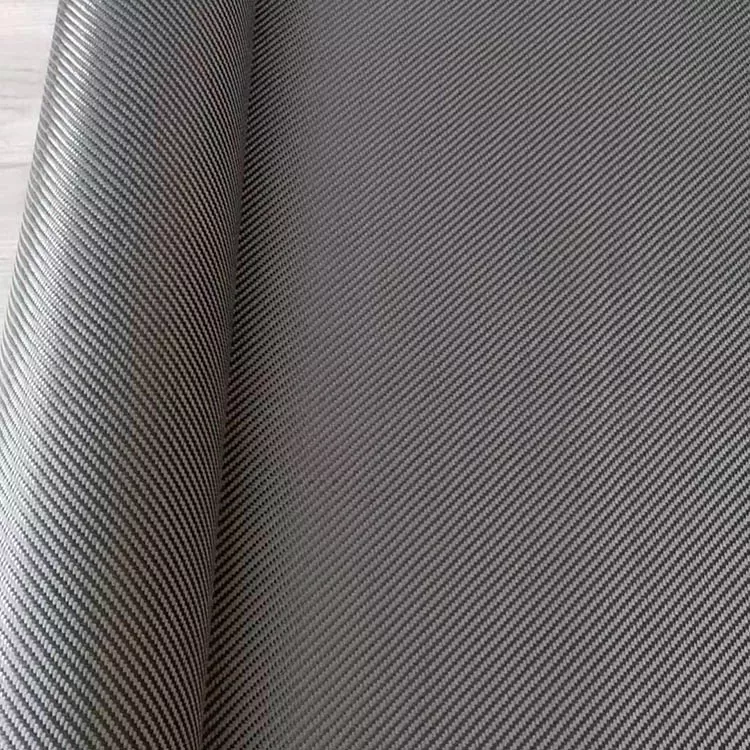

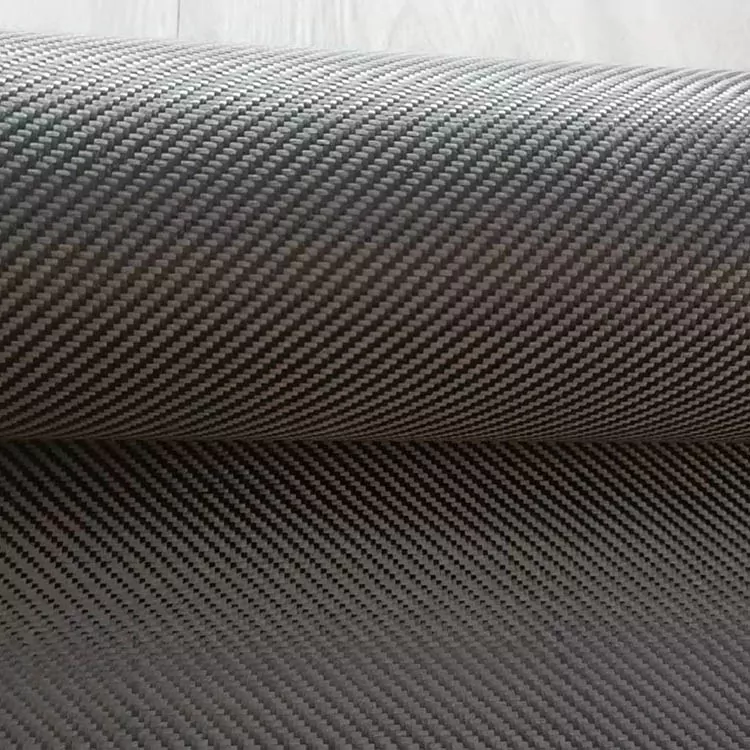

Diagonaalinen kuviointi on yksi tvilli-hiilikuitukankaan tunnistetuimmista ominaisuuksista. Kun kovettunut laminaatti viimeistellään kirkkaalla pinnoitteella, kudos voi jäädä näkyväksi komponentin pinnalla.

Kuvion suuntaa on säädettävä leikkauksen ja asennuksen aikana. Jos kaksi kangasosaa kohtaavat eri suunnassa, vinoviivat eivät jatku tasaisesti liitoksen poikki. Näkyvissä paneeleissa leikkausasettelu ja kerroksen sijoitus on siksi otettava huomioon ennen muovausta.

Lopulliseen ulkonäköön vaikuttavat myös hartsin jakautuminen, lujittaminen ja pinnan viimeistely. Kuivassa kankaassa näkyvä kuvio voi muuttua sen jälkeen, kun laminaatti on muovattu ja pinnoitettu.

Tvillin käyttö kaarevissa komponenteissa

Twill-kangasta käytetään yleisesti komponenteissa, jotka eivät ole täysin tasaisia, mukaan lukien koristeosat, kotelot, polkupyörän osat, moottoripyörän komponentit ja urheiluvälineet.

Kangas voidaan leikata suuremmiksi kappaleiksi, kun pinta on suhteellisen avoin, tai jakaa pienempiin osiin, joissa geometria muuttuu terävämmin. Suuremmat kappaleet vähentävät liitosten määrää, mutta saattavat vaatia enemmän säätöä asennuksen aikana. Pienemmät kappaleet voivat seurata paikallisia muotoja helpommin, mutta liitokset on sijoitettava huolellisesti.

Näkyvän hiilipinnan saavuttamiseksi leikkauskuvion tulee ottaa huomioon myös diagonaalisen kudoksen suunta. Saman suuntauksen säilyttäminen vierekkäisten kappaleiden välillä voi olla tärkeää, kun tarvitaan jatkuvaa visuaalista kuviota.

Erittely

Tuotantomateriaalin tiedot

Tarvittava kankaan paino otetaan yleensä huomioon yhdessä tavoitelaminaatin paksuuden ja muovausmenetelmän kanssa. Pienempi pinta-alapaino mahdollistaa useampien yksittäisten kerrosten käytön, kun taas raskaampi kangas voi vähentää kerrosten määrää tietyllä laminaatin paksuudella.

Hiilikuitulaatu on myös ilmoitettava erikseen kudoksesta. Sama toimikasrakenne voidaan valmistaa eri kuitulaaduilla, jolloin komposiittiominaisuudet eivät ole identtisiä.

Hartsin yhteensopivuus on toinen tuotantonäkökohta. Märkäasennuksella, tyhjiöinfuusiolla, puristusmuovauksella ja prepreg-käsittelyllä on erilaiset vaatimukset hartsin virtaukselle, tiivistämiselle ja käsittelylle. Kangas tulisi siksi sovittaa todelliseen prosessiin sen sijaan, että se määrittelee vain sen ulkonäön.

Tiedot materiaalikyselyä varten

Tuotantokyselyä on helpompi arvioida, kun perusmateriaalivaatimukset on selkeästi esitetty. Asiaankuuluvia tietoja ovat mm.

· Twill-kudosrakenne

· Hiilikuitulaatu

· Kankaan paino / GSM

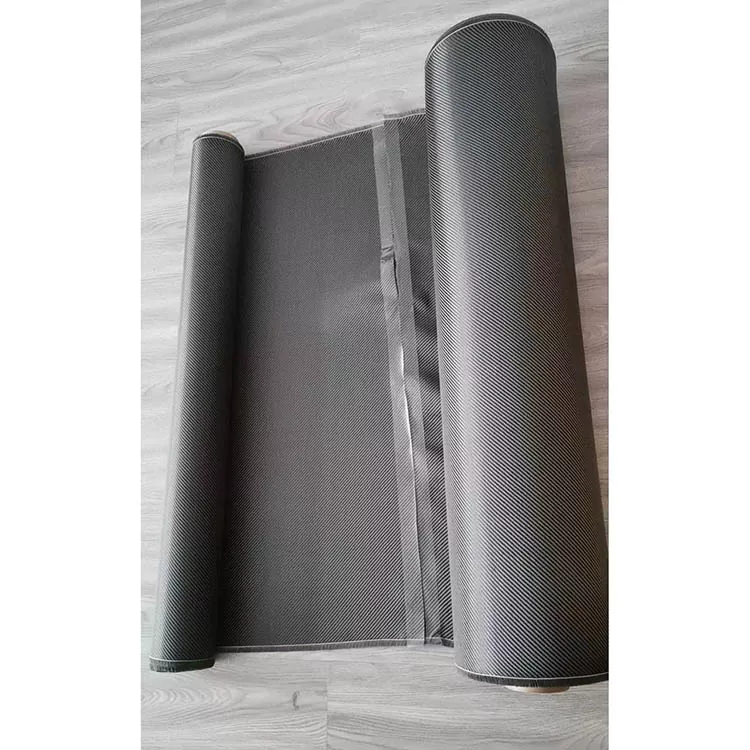

· Vaadittu leveys ja rullan pituus

· Tavoitepaksuus tai laminaatin paksuus

· Hartsijärjestelmä

· Muovausprosessi

· Komponenttien geometria

· Näkyvän pinnan vaatimukset

Jos materiaali korvaa olemassa olevan kankaan, saatavilla olevaa spesifikaatiolehteä tai näytettä voidaan myös käyttää referenssinä. Tämä on erityisen hyödyllistä, kun uuden materiaalin on sovittava vakiintuneeseen leikkaus-, ladonta- tai muovausprosessiin.

Sovellukset

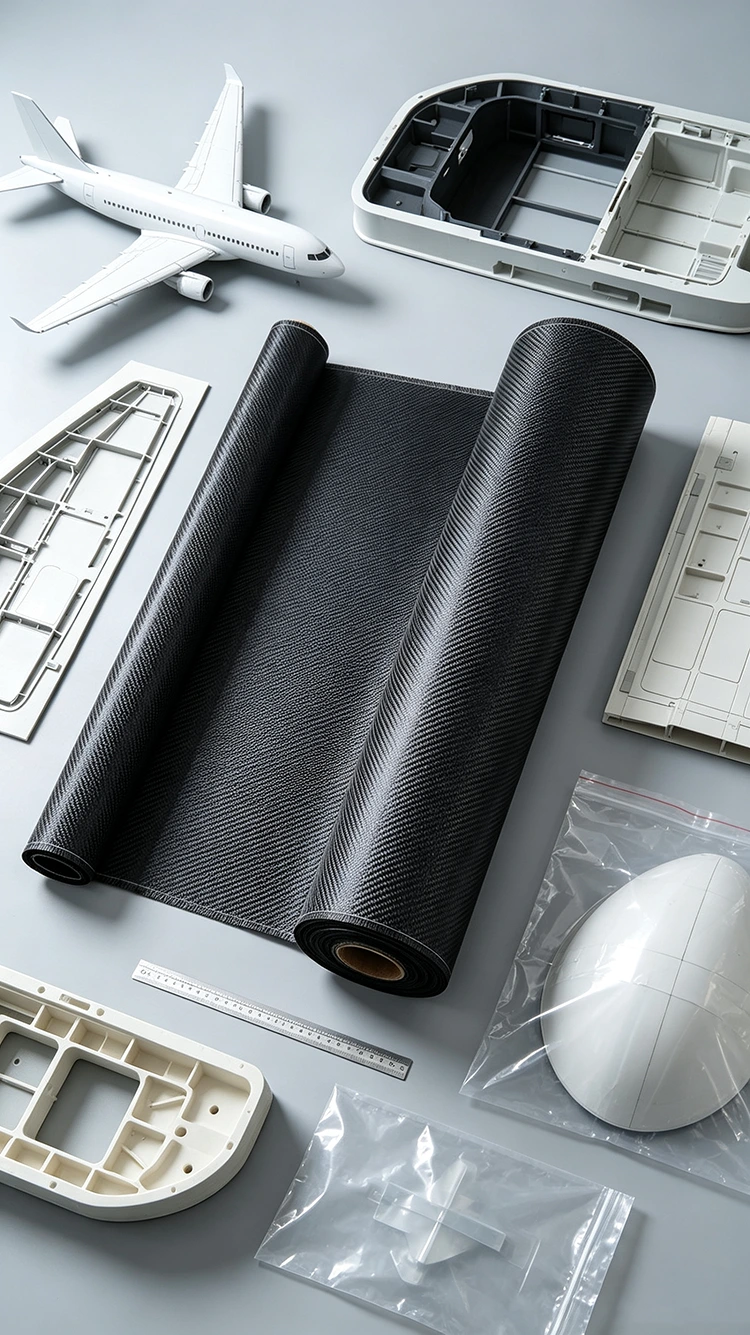

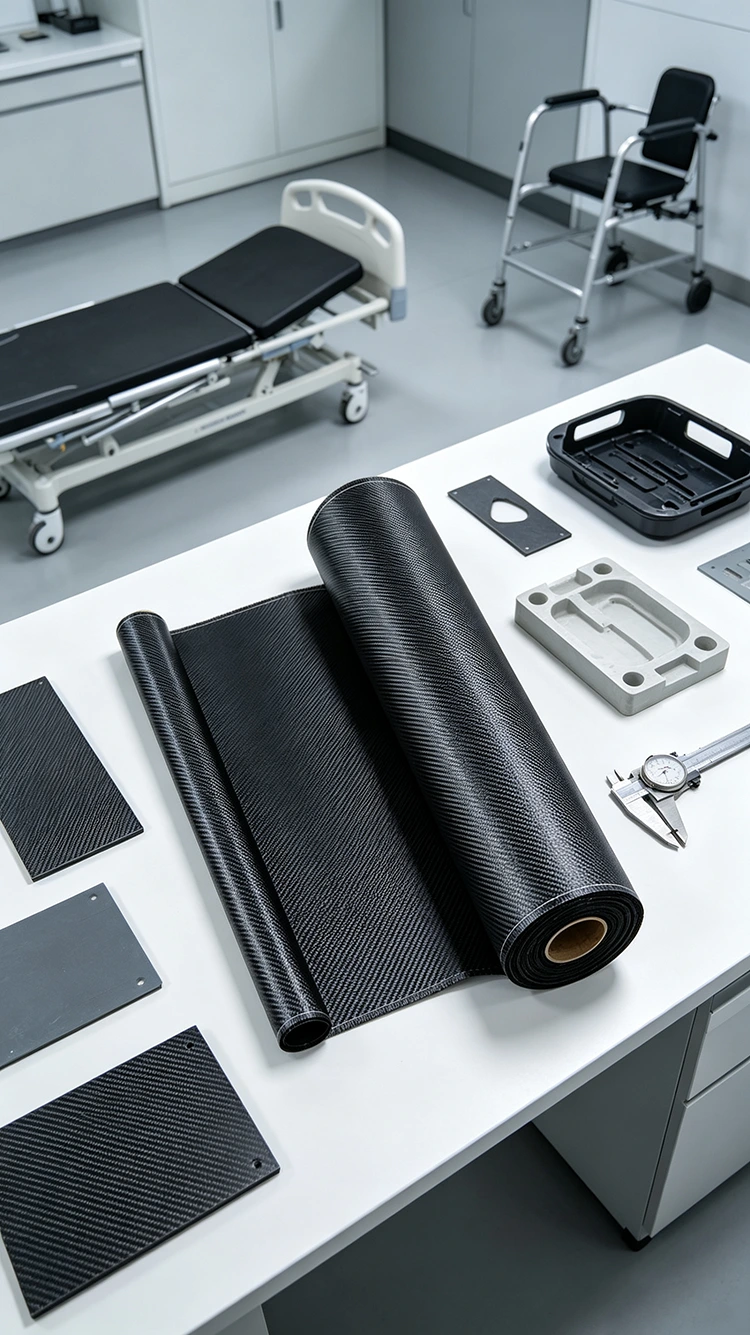

Twill Weave -hiilikuitukangasta käytetään muotoilluissa komposiittiosissa, joissa kankaan on mukauduttava muotoiltuihin pintoihin tai luotava määrätty kudottu ulkonäkö.

Autoteollisuuden sovelluksia ovat sisäverhoilu, paneelit, kannet ja muut hiilikuitukomponentit. Polkupyörän ja moottoripyörän osissa voidaan käyttää kudottua vahvistusta kaarevissa osissa, joissa kankaan on seurattava muotin pintaa.

Myös urheiluvarusteet, kuten melat, mailat ja muut valetut rakenteet, voivat käyttää materiaalia osana laminaattia. Teollisissa laitteissa ja koteloissa voidaan käyttää kudottua hiilikuitua, jos valitulla laminaatilla voidaan saavuttaa vaaditut mekaaniset ja mittaominaisuudet.

Jos elektroniikkakotelot tai komponentit sijaitsevat lähellä sähkökokoonpanoja, hiilikuidun sähkönjohtavuus tulee ottaa huomioon eristys- ja maadoitusvaatimuksia määritettäessä.

FAQ

Mikä on Twill Weave -hiilikuitukangas?

Se on kudottu hiilikuituvahvike, joka on tehty twill-lomitusrakenteella. Lankajärjestely tuottaa diagonaalisen pintakuvion, kun taas varsinainen materiaalispesifikaatio riippuu hiilikuitulaadusta, kankaan painosta ja rakenteesta.

Miten toimikas eroaa tavallisesta kudoksesta?

Twillissä ja pelkässä kudoksessa käytetään erilaisia ​​lankojen lomitussarjoja. Twillillä on vinokuvio ja se sallii yleensä enemmän langan liikettä, kun taas tavallisessa kudoksessa on tiukemmin toistuva yli-alainen rakenne. Niiden soveltuvuus riippuu komponenttien geometriasta ja valmistusprosessista.

Mitä 2×2 twill tarkoittaa?

2×2 kuvaa erityistä toimikasrakennetta, jossa langat kulkevat kahden ja kahden alle toistuvassa järjestyksessä. Jos projekti vaatii tätä rakennetta, kudos tulee vahvistaa materiaalierittelyssä.

Voidaanko twill-kangasta käyttää kaarevissa muoteissa?

Kyllä. Se mahtuu kohtalaisiin kaareviin ja vaihtuviin muotoihin, mutta todellinen verho riippuu kankaan painosta, langan rakenteesta ja muotin geometriasta. Muovauskoe on hyödyllinen monimutkaisille tai tiukoille osille.

Voidaanko sitä käyttää näkyville hiilikuituosiin?

Kyllä. Diagonaalinen kudos voi jäädä näkyviin muovauksen ja pinnan viimeistelyn jälkeen. Kankaan tasainen suuntaus leikkauksen ja asettelun aikana on tärkeää, kun tarvitaan yhtenäinen kuvio.

Voiko kankaan painoa ja mittoja mukauttaa?

Kyllä. Kankaan paino, leveys, pituus ja niihin liittyvät tekniset tiedot voidaan määritellä komponentin ja valmistusprosessin mukaan.

Mitä tietoja tarjoukseen tarvitaan?

Hyödyllisiä tietoja ovat kudontarakenne, hiilikuitulaatu, GSM, leveys, rullan pituus, määrä, levitys ja muovausprosessi. Näkyvien osien osalta on myös ilmoitettava vaadittava pintakäsittely ja kuvion suunta.

Voidaanko näyte arvioida ennen tuotantoa?

Näytteen arviointia voidaan harkita, kun kankaasta on tarkistettava liina, hartsin yhteensopivuus, pinnan ulkonäkö tai käsittelykäyttäytyminen tietyllä tuotantomenetelmällä.

Tarkoittaako toimikas kudos suurempaa lujuutta?

Ei. Kudontarakenne ei yksin määritä valmiin komposiitin lujuutta tai jäykkyyttä. Nämä ominaisuudet riippuvat hiilikuitulaadusta, kankaan painosta, hartsijärjestelmästä, kuidun suunnasta, kuidun tilavuudesta, laminaatin paksuudesta ja käsittelyolosuhteista.
