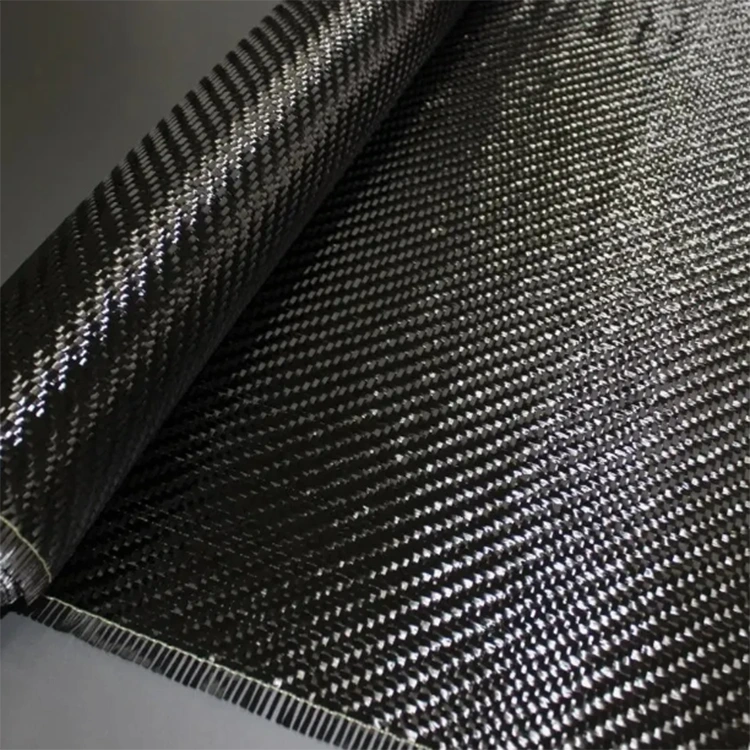

Yksisuuntainen hiilikuitukangas

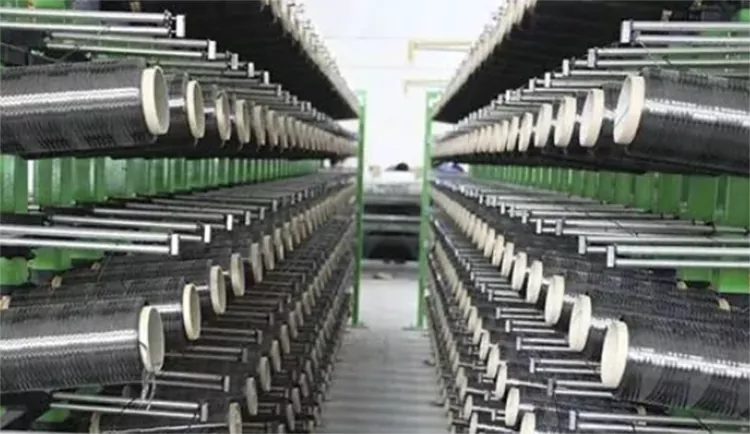

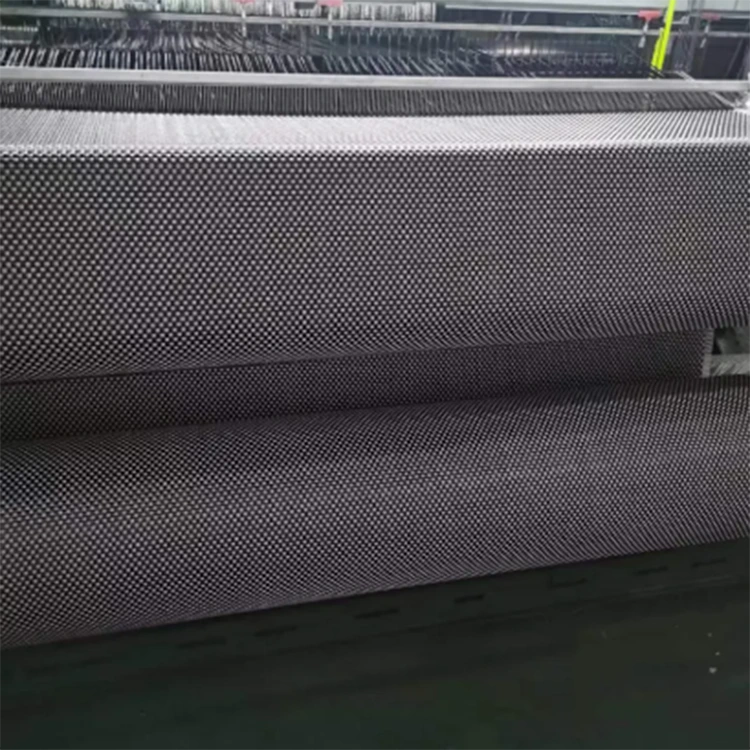

Yksisuuntainen hiilikuitukangas toimitetaan tässä eritelmässä jacquard-kudotussa rakenteessa. Kudontaprosessi ohjaa hiilikuitulankojen järjestelyä määritellyn kankaan rakenteen ja pintakuvion luomiseksi. Toisin kuin tavallinen tavallinen tai toimikas kangas, jacquard-kudonta mahdollistaa lankajärjestelyn vaihtelun erilaisten näkyvien kuvioiden tuottamiseksi.

Komposiittivalmistuksessa kangaskuvio on vain osa materiaalispesifikaatiota. Hiilikuitulaatu, kankaan paino, langan järjestely, hartsijärjestelmä, laminaatin paksuus ja muovausolosuhteet vaikuttavat enemmän valmiin komposiitin ominaisuuksiin. Jacquard-rakenne on siksi olennaisin, kun kankaan rakenne ja näkyvä pinta on otettava huomioon materiaalivalinnassa.

Kuinka jacquard-hiilikuitukangas on erilainen

Tavallisissa hiilikuitukankaissa ja toimikaskankaissa käytetään suhteellisen säännöllisiä lomituskuvioita. Jacquard-kudonnassa käytetään kontrolloitua langanvalintaa kudonnan aikana, jolloin kankaan tietyt alueet voivat noudattaa erilaisia ​​kuviojärjestelyjä.

Tämä muuttaa kudotun pinnan ulkonäköä ilman, että kudos itse korvaa rakennesuunnittelua. Jos kangasta käytetään kantavassa laminaatissa, vaadittava kuitulaatu, kankaan paino, hartsijärjestelmä ja laminaattirakenne tulee määrittää komponenttivaatimusten mukaisesti.

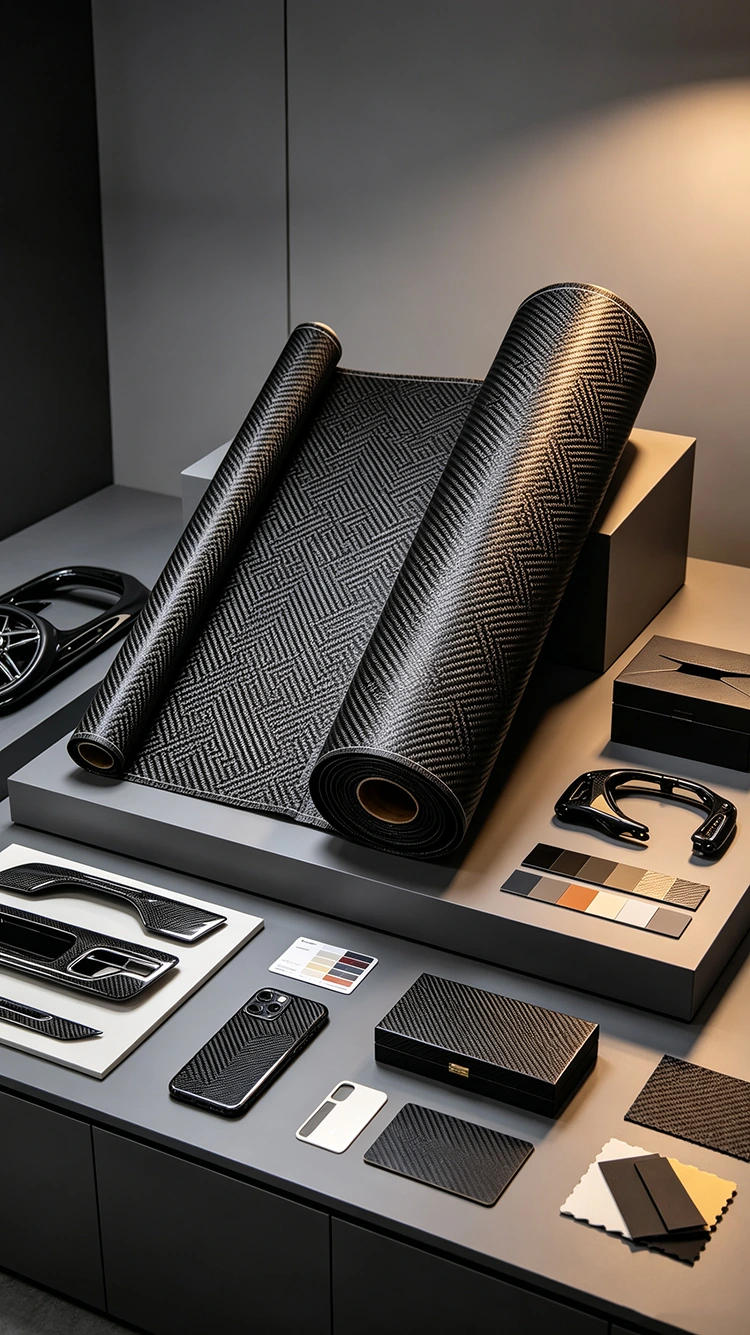

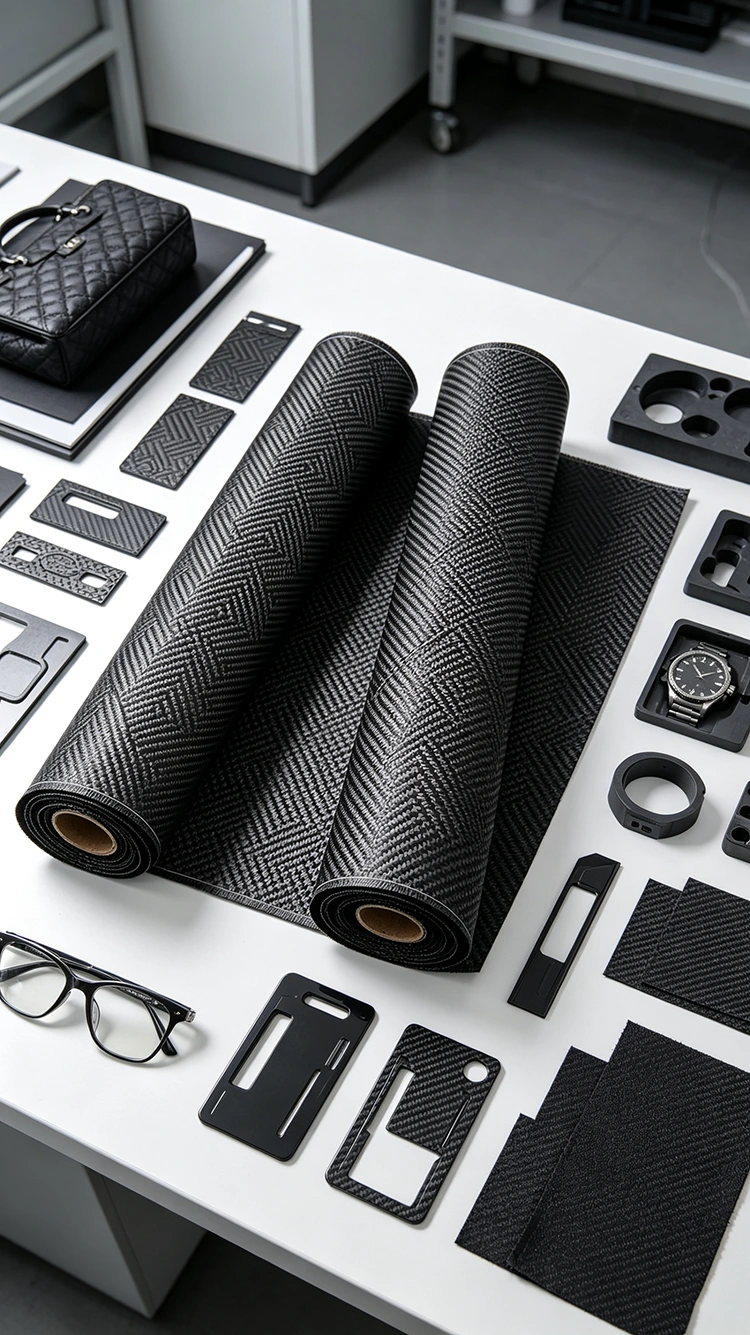

Näkyvien komposiittiosien kohdalla kudottu kuvio voi jäädä paljaaksi muovauksen jälkeen ja tulla osaksi viimeisteltyä pintaa. Tämä tekee rakenteesta merkityksellisen komponenttien, kuten autojen verhoilun, urheilutuotteiden, laitekoteloiden ja räätälöityjen komposiittiosien kannalta.

Todellinen ulkonäkö muovauksen jälkeen riippuu myös hartsin jakautumisesta, tiivistymisestä, muotin kunnosta ja pinnan viimeistelystä. Kuivassa kankaassa näkyvää kuviota ei siksi tule pitää lopullisen muotoillun ulkonäön takuuna.

Jacquard, Plain ja Twill Weave

Nämä kangasrakenteet eroavat pääasiassa lankajärjestelystään ja tuloksena olevasta pintakuviosta. Oikea valinta riippuu vaaditusta kankaan käyttäytymisestä, komponenttien geometriasta ja valmiista ulkonäöstä.

Taulukko kuvaa tyypillisiä visuaalisia ja sovelluseroja mekaanisen sijoituksen sijaan. Jacquard-kangas ei ole automaattisesti vahvempi tai jäykempi kuin tavallinen tai toimikas kangas. Lopulliset komposiitin ominaisuudet riippuvat täydellisestä materiaalijärjestelmästä ja laminaatin suunnittelusta.

Kankaan valinta komposiittiosalle

Kangas tulee valita sen jälkeen, kun komponentin perusvaatimukset on selvitetty. Tärkeitä näkökohtia ovat vaadittu kankaan paino, leveys, pintakuvio, liina, laminaatin paksuus ja muovausmenetelmä.

Tasaiselle tai suhteellisen yksinkertaiselle komponentille tavallinen kudottu rakenne voi olla riittävä. Monimutkaisemmat pinnat voivat vaatia kangasrakenteen, joka voi seurata muottia ilman liiallista vääristymistä. Jos hiilikuitu jää näkyville, tulee myös tarvittava kuvio huomioida leikkauksen ja asennuksen aikana.

Vahvikkeen suunta on erillinen suunnittelunäkökohta. Kudottu pintakuvio ei sinänsä määrittele komposiitin ensisijaista rakenteellista kuormitussuuntaa. Osien, joissa on tietty suunnattu kuormitus, laminaatti tulee suunnitella vaadittujen kuitujen suuntausten ja kerrosjärjestelyn mukaan.

Näkyvän pinnan vaatimukset

Kun hiilikuitukangas pysyy näkyvissä, vierekkäisten kappaleiden välinen johdonmukaisuus tulee tärkeäksi. Leikkaussuunta, kankaan kireys ja käsittely asennuksen aikana voivat vaikuttaa kuvion kohdistukseen erityisesti kaarevilla pinnoilla.

Muotin pinta ja hartsijärjestelmä vaikuttavat myös ulkonäköön kovettumisen jälkeen. Tasainen kuivakangaskuvio voi silti tuottaa erilaisen visuaalisen tuloksen, jos hartsin virtausta, tiivistymistä tai pinnan viimeistelyä ei valvota johdonmukaisesti.

Rakenteelliset vaatimukset

Rakennekomponenttien osalta kangas tulee arvioida yhdessä hiilikuitulaadun, hartsijärjestelmän, kuitupitoisuuden ja laminaattiaikataulun kanssa. Jacquard-kuviota ei tule käyttää ensisijaisena perustana määritettäessä rakenteellista soveltuvuutta.

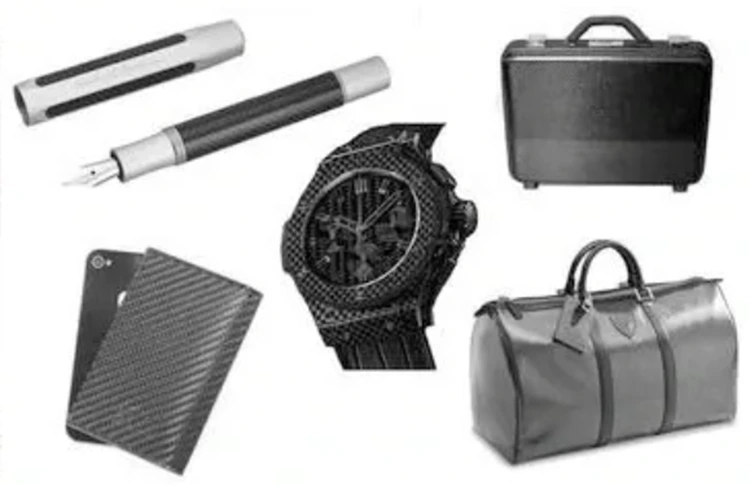

Tyypilliset sovellukset

Autojen komponentit

Jacquard-hiilikuitukangasta voidaan harkita näkyvässä sisätilojen sisustuksessa, koristepaneeleissa, laitteiden kansissa ja muissa komponenteissa, joissa kudottu pinta muodostaa osan valmiista ulkonäöstä. Kankaan spesifikaatioiden tulee olla yhteensopivat muovausgeometrian ja vaaditun pinnan kanssa.

Urheiluvälineet

Urheilutuotteissa, kuten polkupyörän komponenteissa, mailarakenteissa, meloissa ja tarvikkeissa, voidaan käyttää näkyvää hiilikuitukangasta, jossa pintakuvio säilyy muovauksen jälkeen. Tarvittava kankaan paino ja laminaattirakenne riippuvat yksittäisestä komponentista.

Elektroniset laitteet

Valittuihin koteloihin ja laiterakenteisiin voidaan sisällyttää hiilikuitukangasta, kun materiaali täyttää sovelluksen mekaaniset ja mittavaatimukset. Hiilikuitu on sähköä johtavaa, joten eristys- ja sähkömagneettisia vaatimuksia tulee tarkistaa silloin, kun materiaalia käytetään elektroniikkakokoonpanojen ympärillä.

Räätälöidyt komposiittituotteet

Räätälöidyt komposiittiosat voivat käyttää Jacquard-kangasta, kun vaaditaan tietty kudottu kuvio. Ennen tuotantoa kuvio, kankaan paino, mitat, hartsijärjestelmä ja muovausprosessi tulee vahvistaa yhdessä sen sijaan, että määritettäisiin kangas pelkästään ulkonäön perusteella.

Materiaalitiedot

Käsittely ja pintakäsittely

Kudotun hiilikuitukomponentin lopulliseen ulkonäköön vaikuttaa koko muovausprosessi. Kankaan sijoitus, hartsin virtaus, tiivistyspaine, muotin pinta ja kovettumisolosuhteet voivat kaikki muuttaa tapaa, jolla kudos näyttää sen jälkeen, kun osa on irrotettu muotista.

Jos osissa on näkyvissä hiilikuitupinta, kangasta tulee käsitellä varovasti leikkauksen ja asennuksen aikana. Liiallinen venytys tai liike voi häiritä langan järjestelyä ja aiheuttaa näkyvää kuvion vääristymistä.

Jos kirkas pinnoite levitetään muovauksen jälkeen, on myös sen paksuus, pinnan kunto ja yhteensopivuus komposiitin kanssa otettava huomioon. Lopullisen ulkonäön määräävät siksi kangas ja sitä seuraavat käsittelyvaiheet pikemminkin kuin pelkkä kudontamenetelmä.

Käsittelyä ja palvelua koskevat näkökohdat

Ennen muovausta hiilikuitukangas tulee varastoida ja käsitellä soveltuvan materiaalijärjestelmän vaatimusten mukaisesti. Kun se on liitetty kovettuneeseen komposiittiin, käyttöolosuhteet määräytyvät pääasiassa hartsijärjestelmän, laminaatin suunnittelun, käyttöympäristön ja kuormitusolosuhteiden perusteella.

Näkyvien hiilikuitukomponenttien rutiinipuhdistuksessa tulee välttää tarpeetonta hankausta ja aggressiivisia kemikaaleja, jotka voivat vaikuttaa pintapinnoitteeseen tai hartsiin. Lämpötilaaltistuksen tulee pysyä valmiille komposiittijärjestelmälle asetettujen rajojen sisällä.

Pinnan naarmut eivät välttämättä tarkoita rakenteellista vikaa. Halkeilu, delaminaatio, merkittävä iskuvaurio tai paljas raudoitus tulee kuitenkin arvioida, kun komponentilla on rakenteellinen tehtävä.

Milloin hiilikuitukomponentti tulee tarkastaa?

Kaikille hiilikuitukomposiittikomponenteille ei ole yleistä tarkastus- tai vaihtoväliä. Asianmukainen huoltoaikataulu riippuu osan suunnittelusta, käyttöympäristöstä, kuormitusolosuhteista ja valmistajan vaatimuksista.

Erityistä huomiota tulee kiinnittää näkyviin merkkeihin, kuten:

· Laminaatin halkeilu

· Delaminaatio tai erotus

· Merkittävät iskuvauriot

· Pintavaurion aiheuttama kuitualtistus

· Rakenteellisen eheyden menetys

· Suojapinnoitteen vakava rappeutuminen

Turvallisuuden kannalta kriittisten osien osalta tarkastus- ja vaihtopäätösten tulee noudattaa valmiille tuotteelle määritettyjä huoltovaatimuksia yleisen käyttöikäarvion sijaan.

FAQ

Mikä on yksisuuntainen hiilikuitukangas?

Yksisuuntainen hiilikuitukangas tässä tuotespesifikaatiossa käyttää Jacquard-kudontamenetelmää kudotun hiilikuitumateriaalin tuottamiseksi, jolla on määritelty pintakuvio. Tarkka langan järjestely, kankaan paino ja rakenteelliset ominaisuudet tulee varmistaa materiaalierittelystä.

Miten jacquard eroaa toimikkaasta hiilikuidusta?

Twill käyttää tavallista vinottaista lomituskuviota, kun taas Jacquard-kudonta mahdollistaa enemmän vaihtelua langan järjestelyssä ja näkyvässä kuviossa. Ero on ensisijaisesti kankaan rakenteessa ja ulkonäössä eikä automaattisessa erossa mekaanisessa suorituskyvyssä.

Sopiiko Jacquard-hiilikuitu rakennekomposiitteille?

Se voidaan sisällyttää komposiittiosiin, mutta rakenteellinen soveltuvuus riippuu hiilikuitulaadusta, kankaan painosta, hartsijärjestelmästä, kuidun suunnasta ja laminaatin suunnittelusta. Jacquard-kudontamenetelmä ei yksin pysty määrittämään valmiin komponentin mekaanisia ominaisuuksia.

Voiko Jacquard-kuviota mukauttaa?

Kuvioiden saatavuus riippuu kudontaspesifikaatiosta ja tuotantovaatimuksista. Räätälöidyn kyselyn tulee sisältää vaadittu kuvio, kankaan paino, mitat ja arvioitava sovellus.

Sopiiko se autojen sisätiloihin?

Sitä voidaan harkita näkyville hiilikuituverhouksille, paneeleille, koristekomponenteille ja muille ajoneuvosovelluksille, joissa kudottu pinta on osa viimeisteltyä ulkonäköä. Materiaali ja muovausprosessi tulee tarkistaa komponenttien vaatimusten mukaisesti.

Kuinka kauan Jacquard-hiilikuitukomposiitti kestää?

Jokaiselle valmiille osalle ei ole olemassa yhtä käyttöikää. Käyttöikä riippuu hartsijärjestelmästä, laminaatin rakenteesta, ympäristöaltistumisesta, lämpötilasta, kuormitusolosuhteista ja huollosta.

Miten näkyviä hiilikuituosia tulisi huoltaa?

Pidä pinta puhtaana ja vältä tarpeetonta hankausta tai aggressiivisia kemikaaleja. Jos suojapinnoite on olemassa, tulee myös sen kuntoa tarkkailla, koska pintapinnoitteen vika voi vaikuttaa komposiitin ulkonäköön ja suojaukseen.

Milloin valmis komponentti tulee vaihtaa?

Vaihtamisen tulee perustua valmiin osan todelliseen kuntoon ja huoltovaatimuksiin. Halkeilu, delaminaatio, merkittävät iskuvauriot tai rakenteellisen eheyden menetys ovat tärkeämpiä indikaattoreita kuin kiinteä käyttövuosien määrä.
